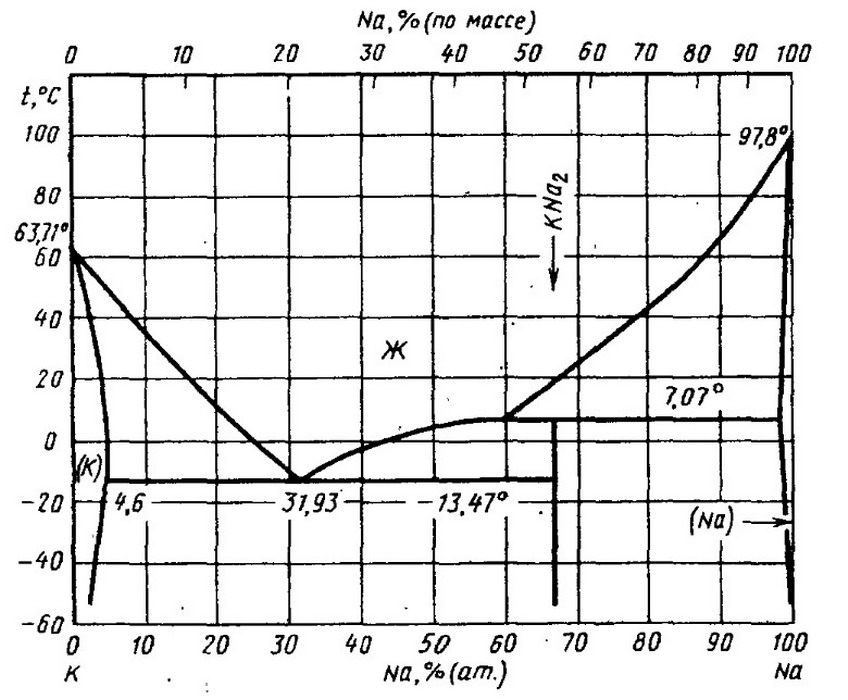

Диаграмма состояния системы калий-натрий (K-Na)

Сплавы Na и К получали в вакуумированных стеклянных ампулах под слоем нефти, осаждением из газовой фазы на подложку, взаимодействием расплавленного Na с жидким едким К при температурах 400—450 °С, взаимодействием паров Na с жидким хлоридом К при температурах 850—900 °С.

В системе образуется соединение KNa2 по перитектической реакции при температуре 7,07 °С. Эвтектическое превращение Ж ↔(К) + + KNa2 происходит при температуре —13,4 °С и концентрации 31,93 % (ат.) Na.

Максимальная растворимость Na в (К) (при эвтектической температуре) составляет 4,6±0,3 % (ат.). Максимальная растворимость К в (Na) (при температуре перитектики) равна 0,8±0,1 % (ат.).

Соединение KNa2 обладает структурой типа MgZn2. Согласно работе [4] при давлении 3,5 ГПа температура эвтектической и перитектической реакций становится одинаковой, равной 72 °С. При давлении 5,0 ГПа кривая ликвидуса сплавов в области концентраций 55—60 % (ат.) К проходит через максимум, что указывает на образование соединения K2Na.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
