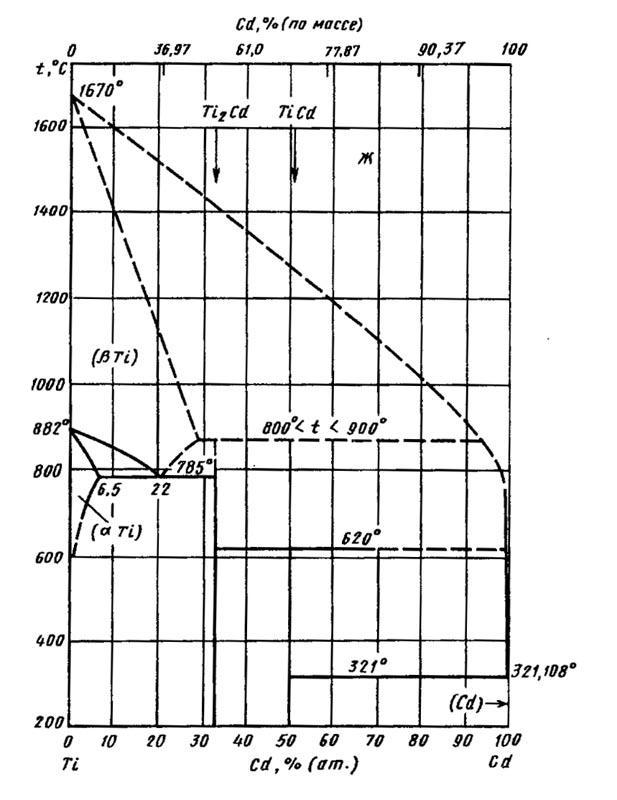

Диаграмма состояния системы кадмий-титан (Cd-Ti)

В системе существуют два соединения с узкими областями гомогенностиTi₂Cd и TiCd, образующиеся по перитектическим реакциям при температуре между 800 и 900 °С (Ti₂Cd) и температуре 620 °С (TiCd). Со стороны Cd имеется вырожденная эвтектика.

Растворимость Cdв βTi достигает 30 % (ат.), а в αΤi— 6,5 % (ат,). Кадмий снижает температуру полиморфного перехода в Ti до 785 °С . По данным химического анализа растворимостьTiв жидком Cdизменяется от 0,0119 % (по массе) при температуре 339 °С до 0,064 % (по массе) при температуре 620 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
