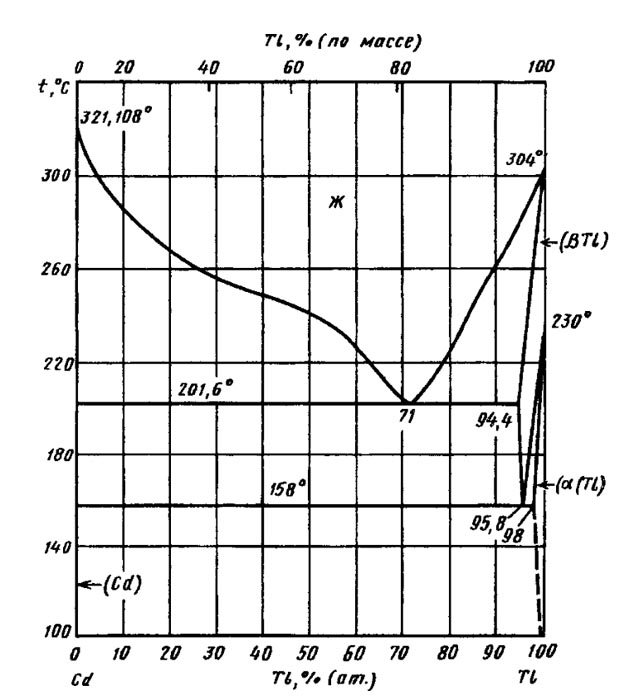

Диаграмма состояния системы кадмий-таллий (Cd-Tl)

Диаграмма состоянияCd—Т1 представляет простую диаграмму эвтектического типа без образования промежуточных фаз . Эвтектическая реакция Ж ↔ (Cd) + (βΤl) протекает при температуре 201,6 °С и содержании 71 % (ат.) Т1. Температура эвтектоидного распада(βΤl) (αΤl) + (Cd) ссютветствует 158 °C. Положение эвтектоидной точки отвечает 95,8 % (ат.) Т1.

Максимальная растворимость Т1 в Cdсоставляет менее 0,3 % (ат.) . При температуре до 150 °С Т1 практически нерастворим в Cd. Максимальная растворимостьCdв βΤlравна 5,6 % (ат.), а в αΤl— примерно 2 % (ат.) . По данным измерения электросопротивления растворимостьCdв Т1 составляет: 2,25; 1,75; 0,75 и 0,5 % (ат.) Cdпри 150, 130, 90 и 50 °С, соответственно .

При увеличении давления эвтектическая Температура возрастает (до =343 °С при давлении 3,3 ГПа), а Температура эвтектоидного распада изменяется с ростом давления по кривой с максимумом (168,7 °С при давлении 0,69 ГПа).

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
