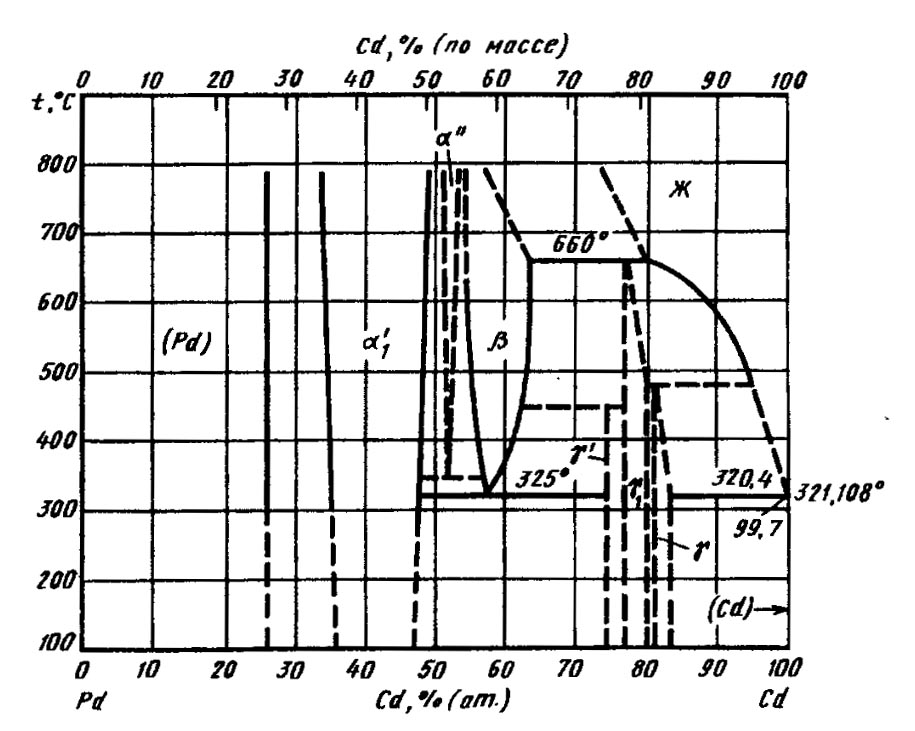

Диаграмма состояния системы кадмий-палладий (Cd-Pd)

Растворимость Cd в твердом Pd составляет около 27 % (ат.). Растворимость Pd в твердом Cd незначительна. Кадмий образует с фазой γ эвтектику при температуре 320,4 °С и содержании 0,3 % (по массе) Pd.

Параметры решетки β и а  фаз зависят от состава в пределах их областей гомогенности. Со стороны Cd установлено существование трех фаз Юм-Розери (γ, γ₁,γ') с ОЦК структурой. Фаза γ существует в интервале концентраций приблизительно 80,7—83,3 % (ат.) Cd, а фаза γ₁(вероятно, с более низкой симметрией) — в интервале концентраций 77—80 % (ат.) Cd. Фаза γ' представляет собой еще одну модификацию, образующуюся при содержании приблизительно 75 % (ат.) Cd.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
