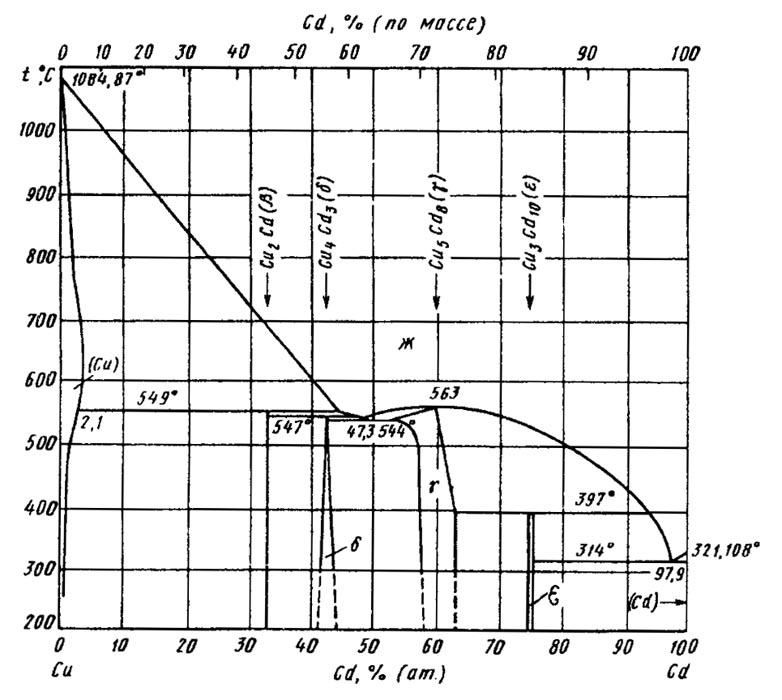

Диаграмма состояния системы кадмий-медь (Cd-Cu)

В системе установлено образование четырех соединений: Cu₂Cd, Cu4Cd₃, Cu₂Cd₃  CuCd₃ . СоединениеCu₅Cd₈ образуется конгруэнтно при температуре 563 °С. Другие соединения(β, δ, γ) образуются по перитектическим реакциям при температурах 549, 547 и 397 °С, соответственно.

При температурах 544 и 314 °С и содержаниях 47,3 и 97,9 % (ат.) Cd, соответственно, осуществляются эвтектические превращения.

Растворимость Cdв Cu носит ретроградный характер и составляет 2,56 % (ат.) при температуре 650 °С, 0,33 % (ат.) - при 1055 °С и 0,26 % (ат.) — при 300 °С . Растворимость Сu в Cdсоставляет 0,12 % (ат.) при температуре 300 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
