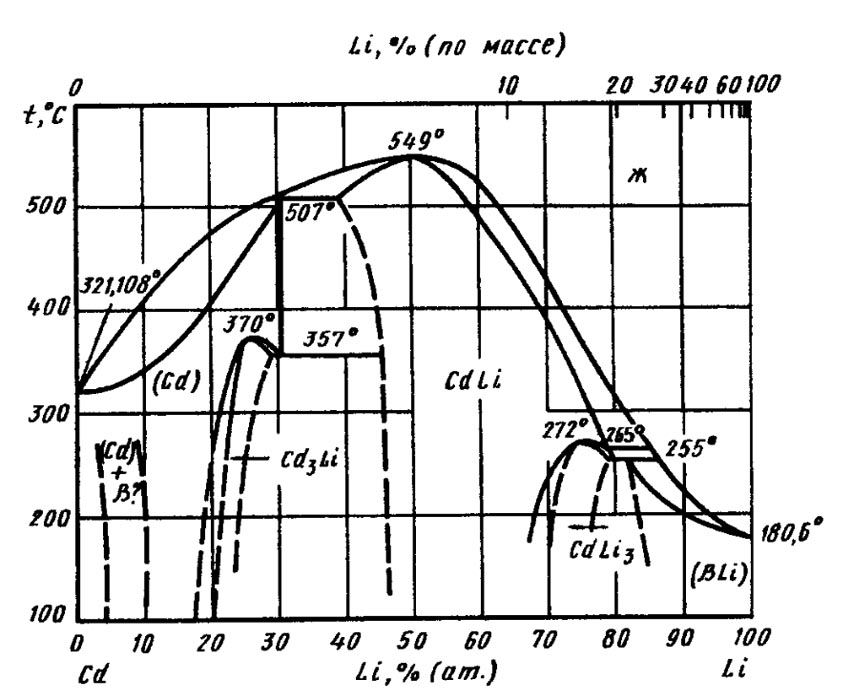

Диаграмма состояния системы кадмий-литий (Cd-Li)

Установлено, что литий и кадмий в жидком состоянии смешиваются неограниченно, а в твердом состоянии образуют три соединения (Cd₃Li, CdLi, CdLi₃) и твердые растворы на основе Cdи Li.

Соединение Cd₃Liсуществует в интервале концентраций 20—29 % (ат.) Liи устойчиво при температуре до 370 °С. СоединениеCdLiимеет широкую область гомогенности (40—78 % ат. Li) и плавится конгруэнтно при 549 °С по СоединениеCdLi₃ существует в области концентраций 70—78 % (ат.) Liи устойчиво при температуре до 272 °С.

Максимальная растворимостьLi в Cdпри 507 °С составляет 30 % (ат.), при 25 °С — 20 % (ат.). Легирование кадмия литием практически не влияет на параметр решеткиCd. Максимальная растворимость кадмия в твердом литии достигает 13,5 % (ат.) при температуре 255 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
