Диаграмма состояния системы кадмий-иттрий (Cd-Y)

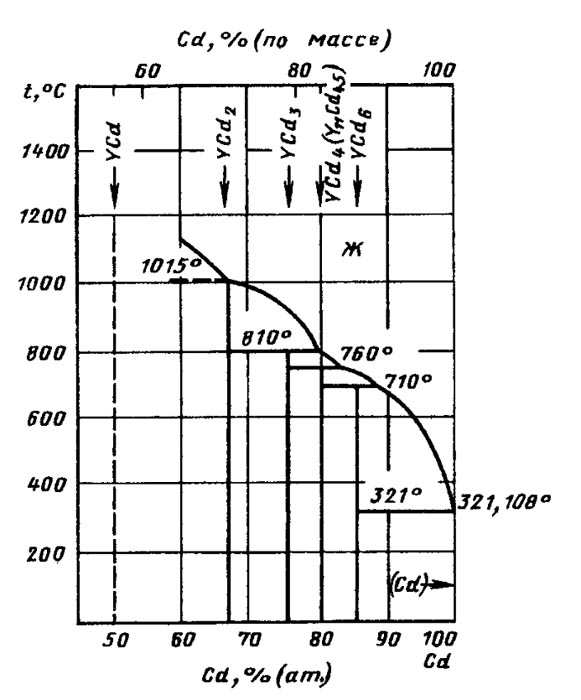

Диаграмма состоянияCd—Υ  построена в интервале концентраций 50—100 % (ат.) Cd по результатам ДТА, микроструктурного и рентгеновского анализов. Для получения сплавов использовали Cd чистотой 99,95 и 99,999 % (по массе) и Υ чистотой 99,9 % (по массе).

В исследованном интервале концентраций установлено существование пяти промежуточных фаз, из которых YCd₆, YCd₄, YCd₃ и YCd₂ образуются по перитектическим реакциям при температурах 710, 760, 810 и 1015 ^°С, соответственно. Предположительно соединениеYCd плавится конгруэнтно при температуре выше 1300 °С. Взаимная растворимость компонентов и области гомогенности промежуточных фаз не определялись. Эвтектическая реакция Ж ↔(Y) + YCd протекает предположительно при температуре 965 °С; эвтектическая точка соответствует 32 % (по массе) Cd. Со стороны Cd имеется вырожденная эвтектика при температуре 321 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
