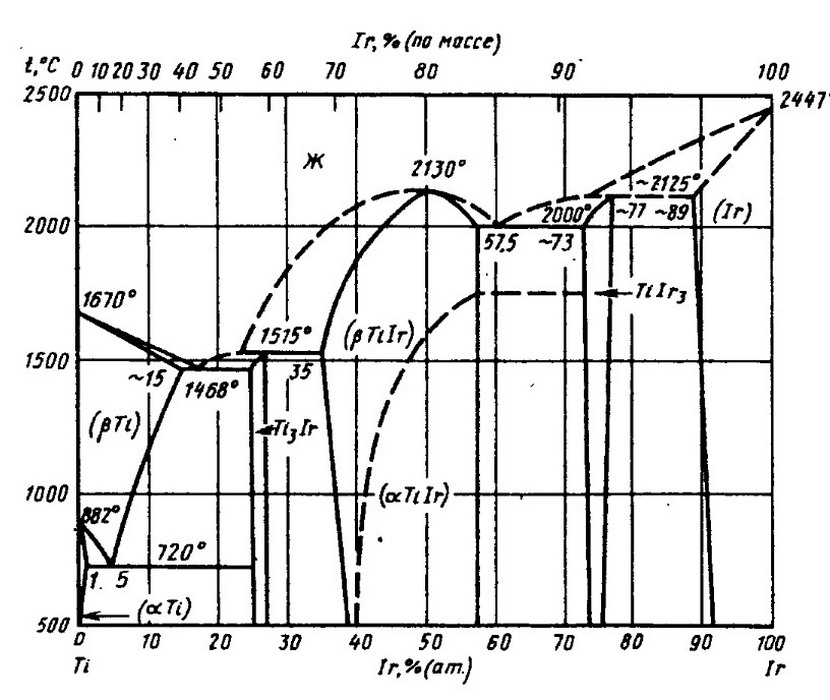

Диаграмма состояния системы иридий-титан (Ir-Ti)

При температуре 1468 °С и содержании 17 % (ат.) Ir кристаллизуется эвтектика (IrTi) + Ti₃Ir. Максимальное содержание Ir в ((JTi) наблюдается при эвтектической температуре и составляет -15 %

(ат.).

При температуре 720 °С и 5 % (ат.) Ir протекает эвтектоидная реакция ((βTi) ↔ (αTi) + Ti₃Ir. Максимальная растворимость Ir в (αTi) -1 % (ат.).Соединение Ti₃Ir образуется по перитектической реакции Ж + βTiIr ↔Ti₃Ir при 1515 °С, перитектическая точка расположена при 27 % (ат.) Ir, установлена некоторая область гомогенности этого соединения, которая мало зависит от температуры.

Соединение Tilr плавится с открытым максимумом при температуре 2130 °С и в процессе охлаждения претерпевает полиморфное превращение, сопровождающееся упорядочением. Высокотемпературная модификация соединения (βTilr) гомогенна в интервале концентраций 41—45 % (ат.) Ir, а низкотемпературная модификация (αTilr)   — в интервале концентраций 39—55 % (ат.) Ir.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
