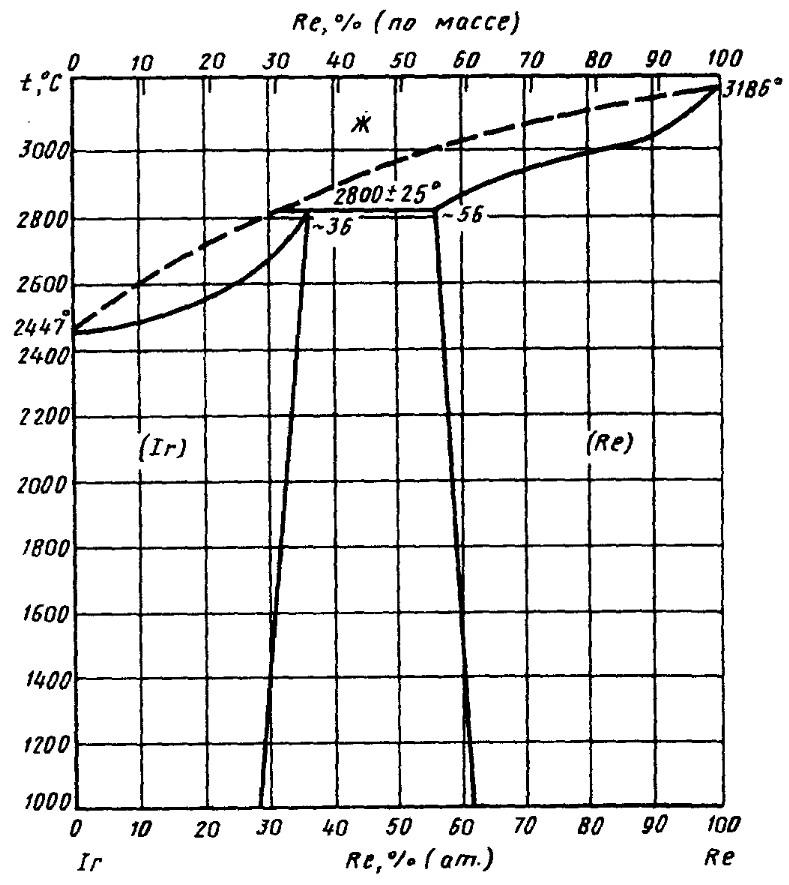

Диаграмма состояния системы иридий-рений (Ir-Re)

Диаграмма состояния системы Ir—Re построена на основе изучения системы методами рентгеновского и металлографического анализов, а также измерения температуры плавления с помощью оптического пирометра, твердости и микротвердости фаз. Чистота исходных металлов Ir и Re равна 99,8 % по массе.
Система Ir—Re является диаграммой перитектического типа с двумя ограниченными твердыми растворами. Химических соединений в системе не обнаружено. При температуре 2800±25 °С имеет место перитектическая реакция Ж + (Re) ↔ (Ir). Сплавы в области (Ir) обладают ГЦК решеткой с параметром а, уменьшающимся от 0,38312 нм для Ir до 0,365 нм для сплава Ir с 28 % Re. Растворимость Re в (Ir) при перитектической температуре составляет -36 % (ат.) и снижается до 28 % (ат.) при 1000 С. Растворимость Ir в (Re) при перитектической температуре равна -44 % (ат.) и снижается до -38 % (ат.) при 1000 С.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
