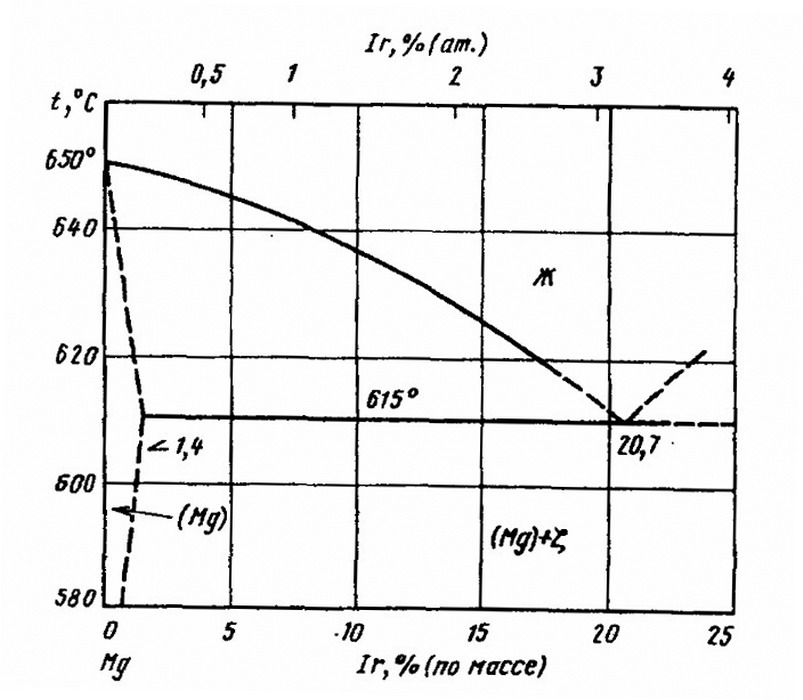

Диаграмма состояния системы иридий-магний (Ir-Mg)

Термический анализ сплавов проводился лишь до концентраций Ir 16 % (по массе)- Со стороны Mg диаграмма состояния характеризуется эвтектическим превращением, протекающим при 615 °С. Концентрация эвтектической точки, установленная экстраполяцией кривой ликвидуса до эвтектической горизонтали, составляет около 20,7 % (по массе) Ir или 3,2 % (ат.) Ir. Растворимость Ir в твердом Mg не превышает 1,4 % (по массе) или 0,18 % (ат.). В системе Ir—Mg установлено образование двух промежуточных фаз.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
