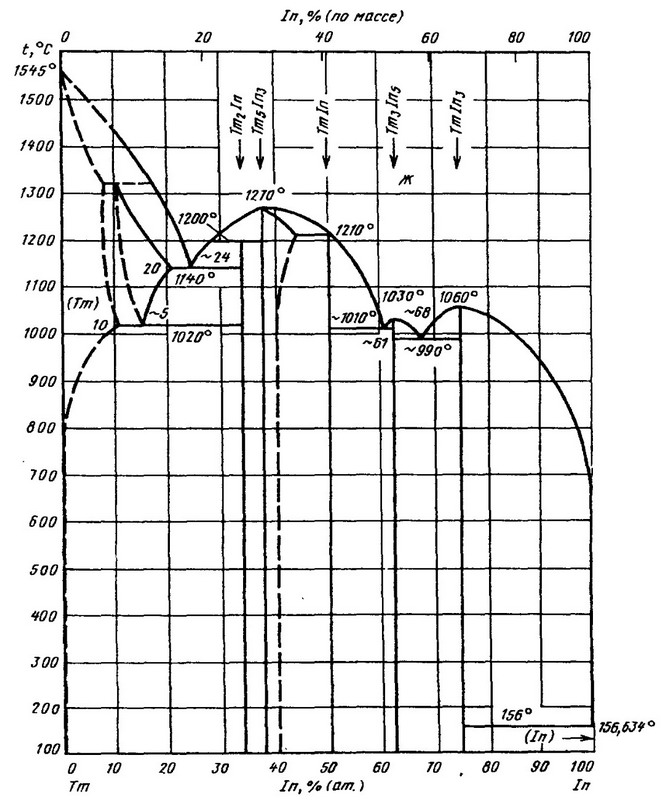

Диаграмма состояния системы индий-туллий (In-Tm)

В системе In—Tm установлено существование пяти соединений: Tmln₃, Tm₃In₅ и Tm₅In₃, плавящихся конгруэнтно при 1060, 1030 и 1270 С соответственно, и TmIn и TmIn, образующихся по перитектическим реакциям при 1210 и 1200 ºС соответственно. Все соединения, кроме Tm₅In₃, обладают узкими областями гомогенности, отвечающими идеальной стехиометрии. Область гомогенности Tm₅In₃ при понижении температуры от точки плавления сначала увеличивается до 44 % (ат.) In при 1210 °С, а затем уменьшается, становясь при температурах ниже 1000 °С практически постоянной (37—40 % (ат.) In).

Достоверно установлено существование трех эвтектических равновесий в системе In-Tm:

Ж ↔ TmIn + Tm₃In₅ при -1010 °С и -61 % (ат.) In;

Ж ↔ TmIn₃ + Tm₃ln₅ при 990 °С и -68 % (ат.) In;

Ж ↔ TmIn₃ + (In) при 156 °С и -100 % (ат.) In.

Растворимости Тт в In практически не существует. Растворимость In в (Тm) при температуре 1020 С составляет -10 % (ат.) In, затем уменьшается, становясь незаметной при температуре 800 °С.

Структура соединения Tm₃In₅ не установлена.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
