Диаграмма состояния системы индий-цинк (In-Zn)

Данные различных авторов отличаются положением эвтектической точки в системе и величиной взаимной растворимости металлов в твердом состоянии.

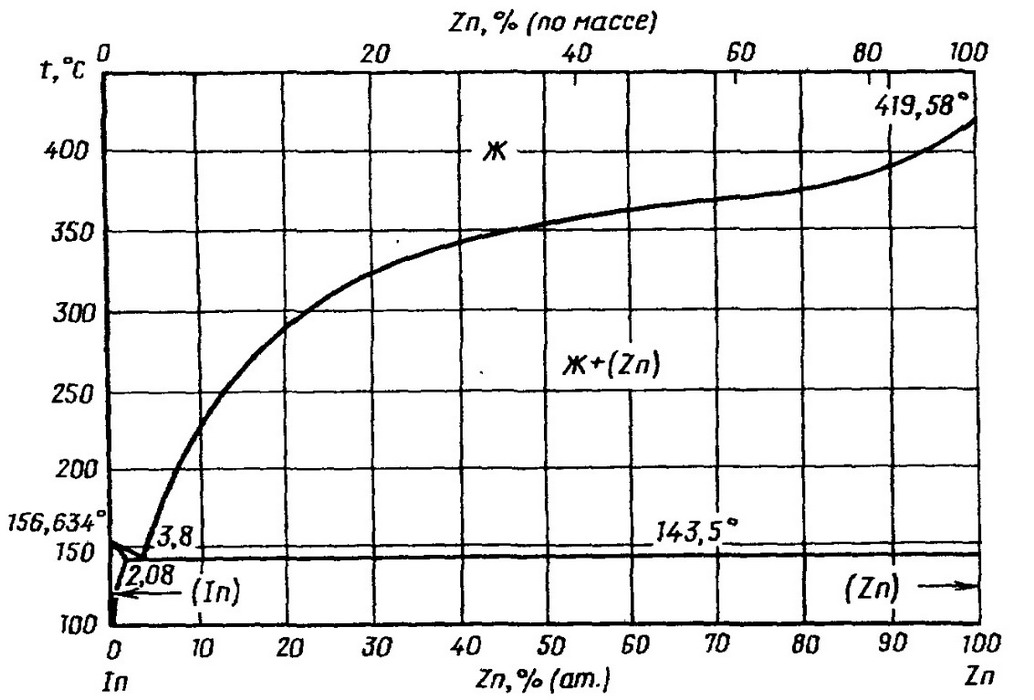

На рис. приведена обобщенная диаграмма состояния системы In—Zn, с учетом всех литературных экспериментальных данных, а также термодинамических расчетов. Эвтектика в данной системе кристаллизуется при температуре 143,5 °С и содержании Zn в эвтектической точке 3,8 % (ат.) или 2,2% (по массе). Максимальная растворимостьZn в (In) при эвтектической температуре равна 2,06 % (ат.), максимальная растворимость In в (Zn) предположительно составляет 0,12 % (ат.). Твердые растворы (In) и (Zn) имеют соответственно тетрагональную и ГПУ решетки.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
