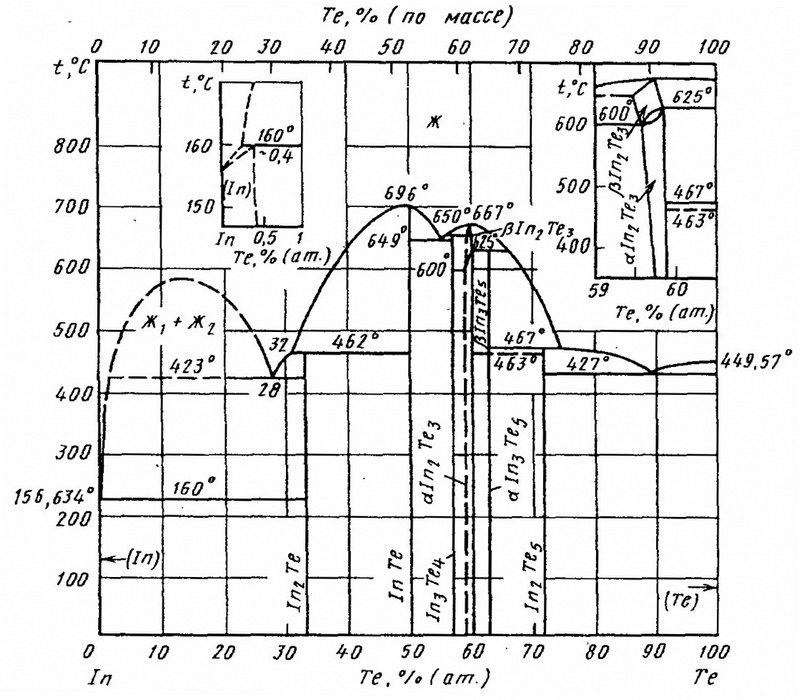

Диаграмма состояния системы индий-теллур (In-Te)

Установлено, что взаимодействие In и Те характеризуется ограниченной смешиваемостью компонентов в жидком состоянии с монотектикой при температуре 423 °С и содержании 28 % (ат.) Те и образованием ряда соединений в^- твердом состоянии, относительно которых в литературе имеются расхождения. В системе In—Те установлено образование следующих соединений: In₂Te, InTe, In₃Te₄, In₂Те₃ , In₃Те₅ , (α и β модификации), In₂Те₅. Соединения InTe и In₂Те₃ плавятся конгруэнтно при температурах 696 и 667 °С соответственно, Соединения In₂Te, In₃Te₄, In₃Te₅ и In₂Те₅ образуются по перитектическим реакциям соответственно при температурах 462, 650, 625 и 467 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
