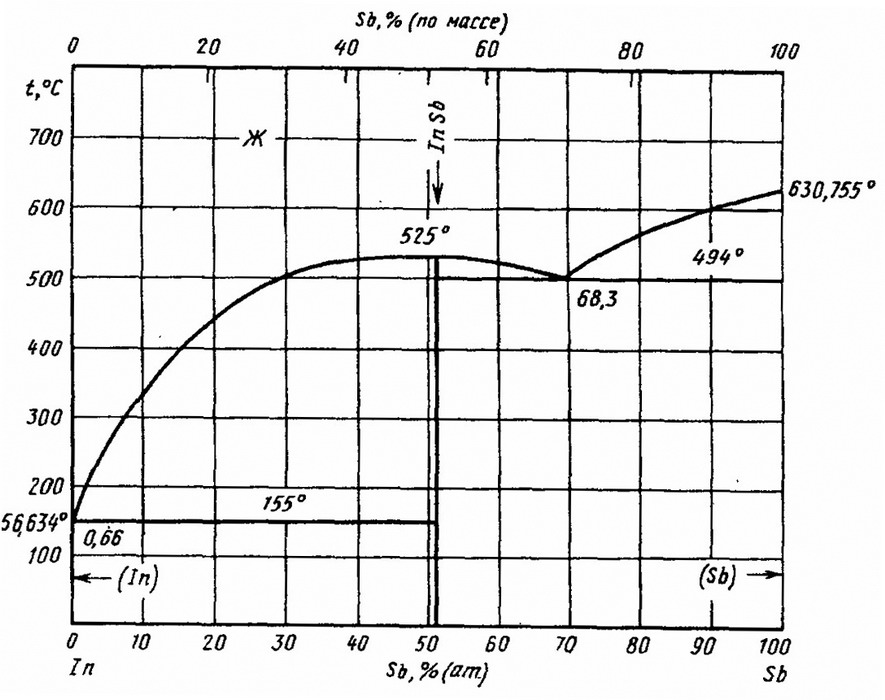

Диаграмма состояния системы индий-сурьма (In-Sb)

В системе In—Sb установлено существование только одного соединения InSb. В системе образуются две эвтектики: (In) + InSb при температуре 155 °С и содержании 0,66 % (ат.) Sb и InSb + (Sb) при 494 °С и 68,3 % (ат.) Sb. Эвтектика в сплавах богатых Sb образуется при температуре 505 С и содержит 70,4 % (ат.) Sb. Температура плавления соединения InSb по данным различных авторов составляет 530 °С.

Стабильная при обычных условиях модификация соединения InSb имеет структуру типа сфалерита. Соединение InSb имеет ряд нестабильных модификаций. Метастабильная фаза, обнаруженная в тонких пленках быстрозакаленных сплавов, имеет кубическую сингонию, а - 0,305 нм .Соединение InSb при давлении 3—4 ГПа и температуре 120—200 °С превращается в ромбическую фазу, с параметрамиа = 0,585 нм, b= 0,299 нм, с = 0,3117 нм.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
