Диаграмма состояния системы индий-скандий (In-Sc)

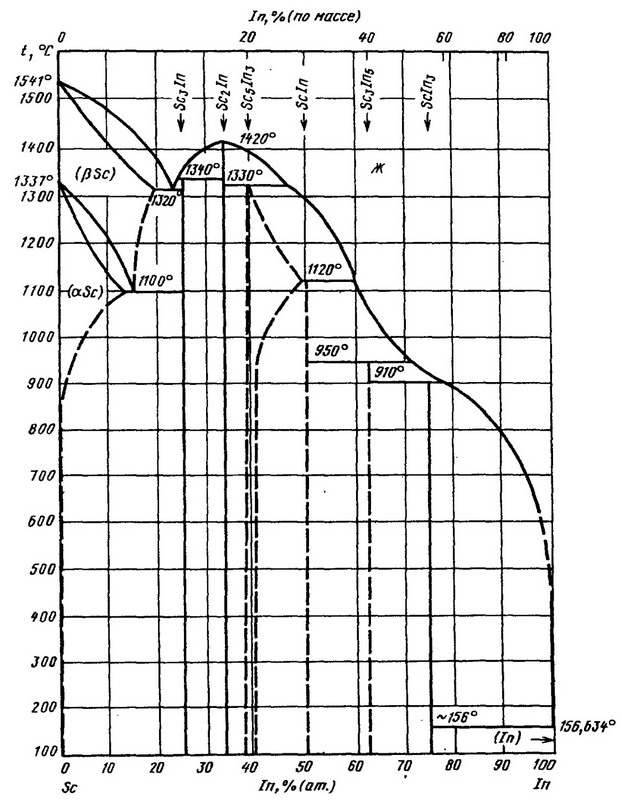

Лишь одно из шести обнаруженных двойных соединений Sc₂In образуется с открытым максимумом при 1420 С. Все остальные — в результате перитектических реакций. Все двойные соединения, кроме Sc₅In₃ обладают узкими областями гомогенности. Область существования фазы Sc₅In₃ при понижении температуры от точки плавления сначала увеличивается (максимум отвечает температуре 1120 С и почти совпадает с эквиатомным составом), а затем уменьшается и при температурах ниже 900 С становится практически постоянной (около 38—39 % (ат.) In). Структура соединений Scln, Sc₅ln₃ и Sc₃In₅ неизвестна. Растворимость Sc в In практически отсутствует. Высокотемпературная модификация (pSc) растворяет до 20 % (ат.) In (максимально при эвтектической температуре 1320 °С). Этот твердый раствор эвтектоидно распадается при температуре 1100 °С на (αSc) и Sc₃In. Растворимость In в (αSc) при температуре 1100 °С составляет 15 % (ат.), при понижении температуры Растворимость падает и уже при 800 °С становится незаметной.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
