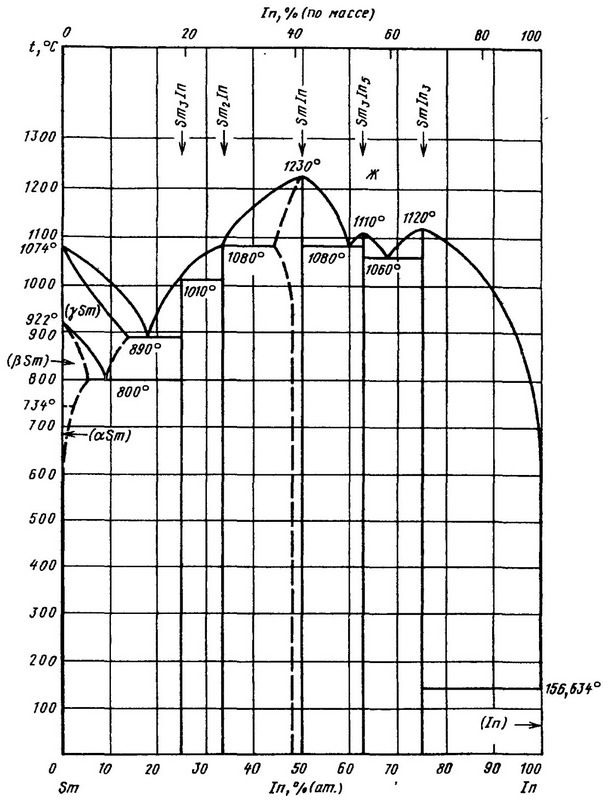

Диаграмма состояния системы индий-самарий (In-Sm)

В системе обнаружено пять двойных соединений, из которых Smln₃, Sm₃In₅ и SmIn образуются с открытым максимумом при 1120, 1110 и 1230 °С соответственно, a SmIn и Sm₃In — в результате перитектических реакций при 1080 и 1010 ^вС. Все двойные соединения, кроме SmIn, обладают узкими областями гомогенности, отвечающими идеальной стехиометрии. Область гомогенности фазы эквиатомного состава при температуре 1080 °С составляет -45—50 % (ат.) In, а при температуре ниже 900 °С становится практически постоянной (около 48—50 % (ат.) In).

Растворимость Sm в In практически отсутствует. Высокотемпературная модификация (γSm) растворяет до 14 % (ат.) In (максимальная растворимость при эвтектической температуре 890 °С). Твердый раствор на основе (γSm) эвтектоидно распадается при 800C, образуя твердый раствор (βSm) с 5 % (ат.) In. При понижении температуры растворимость In в (aSm) падает, при 600 °С становится исчезающе малой.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
