Диаграмма состояния системы индий-рубидий (In-Rb)

Сплавы системы In—Rb были получены плавлением в инертной среде в герметичных тиглях из Nb компонентов In чистотой 99,99 % (по массе) и дистиллированного в вакууме Rb [1} или In чистотой 99,999 % (по массе) и Rb чистотой 99,999 % (по массе) .

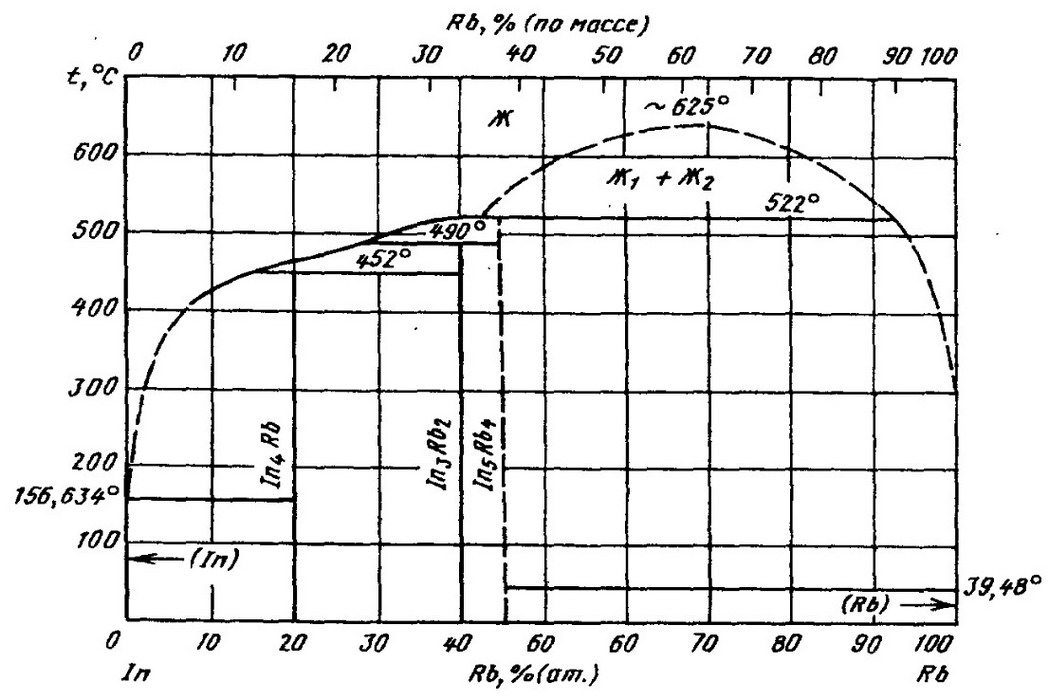

В жидком состоянии при концентрациях 45—90 % (ат.) Rb существует область несмешиваемости. Максимальная точка на кривой расслаивания соответствует температуре 625 ± 75 °С и концентрации -65 % (ат.) Rb. В системе образуются три соединения: In₄Rb, In₃Rb₂ и In₅Rb₄ (или In_nRb₉), два первых — по перитектическим реакциям и последнее — по синтектической реакции. Формула соединения In₅Rb₄ была установлена на основании анализа продолжительности эвтектических остановок при термическом анализе сплавов со стороны Rb.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
