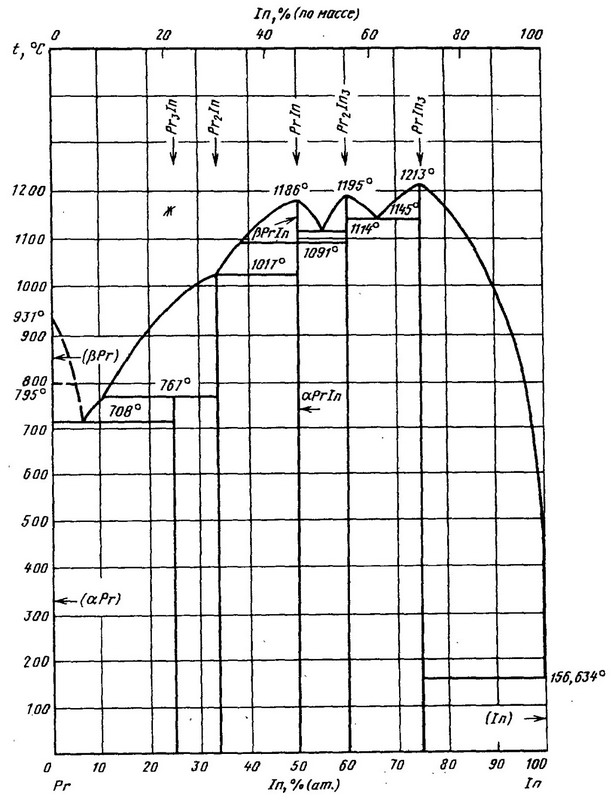

Диаграмма состояния системы индий-празеодим (In-Pr)

При исследовании использовали Рr чистотой 99,9 % (по массе) и In чистотой 99,999 % (по массе). Исследование выполняли методами дифференциального термического, микроскопического и рентгеноструктурного анализов.

Соединения Prln₃, Рr₂1n₃ и Prln образуются с открытым максимумом при температурах 1213, 1195 и 1186 °С соответственно, а Рr₃1n и Рr₂1n — в результате перитектических реакций при температурах 767 и 1017 °С. Соединение Prln при температуре 1091 °С претерпевает полиморфное превращение.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
