Диаграмма состояния системы индий-никель (In-Ni)

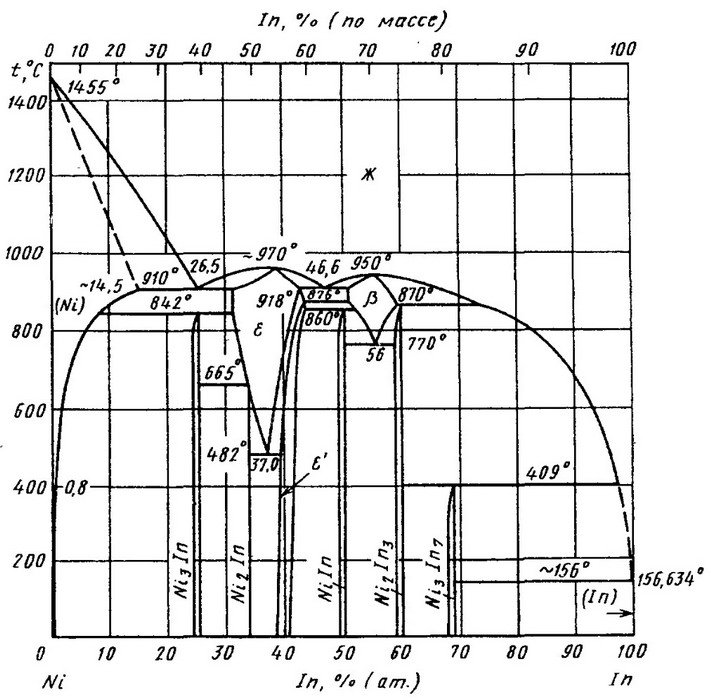

В системе In—Ni установлено существование восьми промежуточных фаз. Соединения Ni3In, Ni2In, ε'(Ni33In9), Niln образуются поперитектоидным реакциям при температурах 842, 665, 876 и 860 °С соответственно. Фазы ε и β плавятся конгруэнтно соответственно при  970 и 950 °С, а при температурах 482 и 770 °С эвтектоидно распадаются на смеси фаз Ni2In + ε' и Niln + Ni2In3. Сплавы с -14,6—31 % (ат.) In и 42—51 % (ат.) In кристаллизуются с образованием эвтектик (Ni) + ε и β + ε. Эвтектика между твердым раствором на основе Ni и фазой с кристаллизуется при температуре 910 °С и содержании 26,5 % (ат.) In , между фазами ε и β - при 876 °С и 46,6 % (ат.) In .

В системе In—Ni отсутствует соединение Ni2In. Растворимость In в твердом Ni с понижением температуры заметно уменьшается, значения растворимости In в (Ni) при различных температурах приведены ниже.

Температура, °С   .............                       908    883      830      740      630    600    400

Растворимость In, % (по массе)    .           21,05 24,75   14,53    9,33     4,96   9,33    1,55



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
