Диаграмма состояния системы индий-неодим (In-Nd)



Сплавы изготовляли длительным (400 ч) отжигом шихты, состоящей из навесок чистых металлов, Nd чистотой 99,9 % (по массе) и In чистотой 99,999 % (по массе) в герметично заваренных тиглях из Та.

Исследование выполняли методами дифференциального термического, микроскопического и рентгеноструктурного анализов.

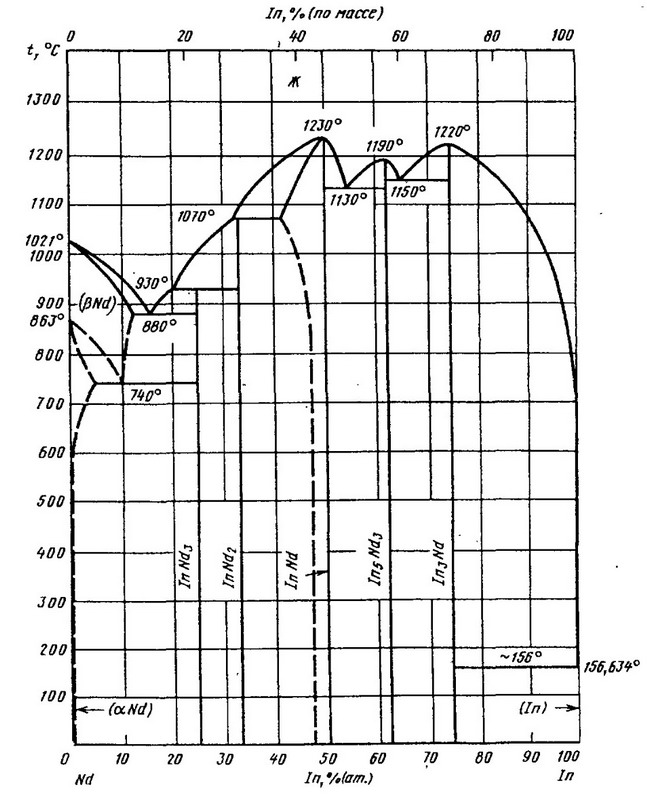

Соединения In3Nd, In5Nd3 и InNd образуются с открытым максимумом при 1220, 1190 и 1230 °С соответственно. Соединения InNd2   и InNd образуются по перитектическим реакциям при 1070 и 930 °С. Растворимость Nd в In практически отсутствует. Высокотемпературная модификация (βNd) растворяет до 12 % (ат.) In при эвтектической температуре 880 °С. Этот твердый раствор затем эвтектоидно распадается при температуре 740 °С и концентрации 10 % (ат.) In на (αNd) и соединение InNd3; Растворимость In в (αNd) при этом составляет 5 % (ат.). При температуре 500 °С Растворимость In в (αNd) практически отсутствует. Все двойные соединения, кроме InNd обладают узкими областями гомогенности, отвечающими идеальной стехиометрии. Область гомогенности фазы InNd при понижении температуры (от точки плавления сначала увеличивается (максимум отвечает температуре 1070 °С), а затем сокращается, и при температуре ниже 800 °С становится практически постоянной в интервале концентраций 47—50 % (ат.) In.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
