Диаграмма состояния системы индий-натрий (In-Na)



Сплавы In с Na получены в стеклянных ампулах, заполненных Аr, из In чистотой 99,99 % (по массе) и Na, рафинированного от примесей дистилляцией в высоком вакууме [1] или Na чистотой 99,99 % (по массе).

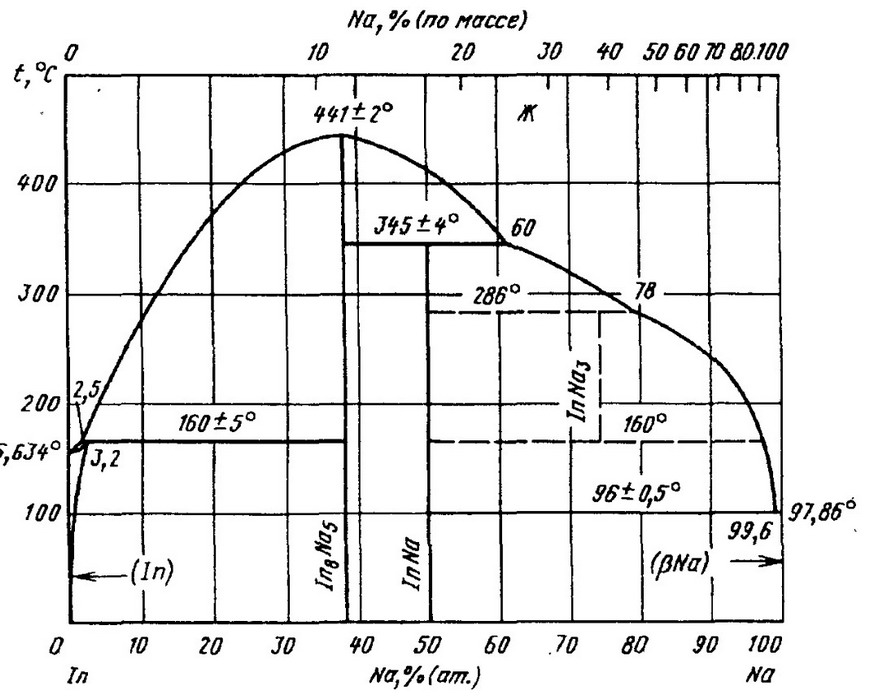

Диаграмма состояния In—Na построена на основании данных термического и рентгеновского анализов, измерения плотности и магнитной восприимчивости сплавов, а также термодинамических данных.

In с Na образуют соединения: In8Na5, плавящееся конгруэнтно при 441 ± 2 °С, InNa, образующееся по перитектической реакции при 345 ± 4 °С, и InNa3, существующее в интервале температур 286—160 °С.

Растворимость In в Na при эвтектической температуре 96 °С составляет 0,4 % (ат.), при температуре 110 С — 0,5—0,6 % (ат.).



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
