Диаграмма состояния системы индий-литий (In-Li)

Сплавы In с Li получены в инертной среде в стальных тиглях из In чистотой 99,99-99,999 % (по массе) и Li чистотой 99,9-99,99 % (по массе).

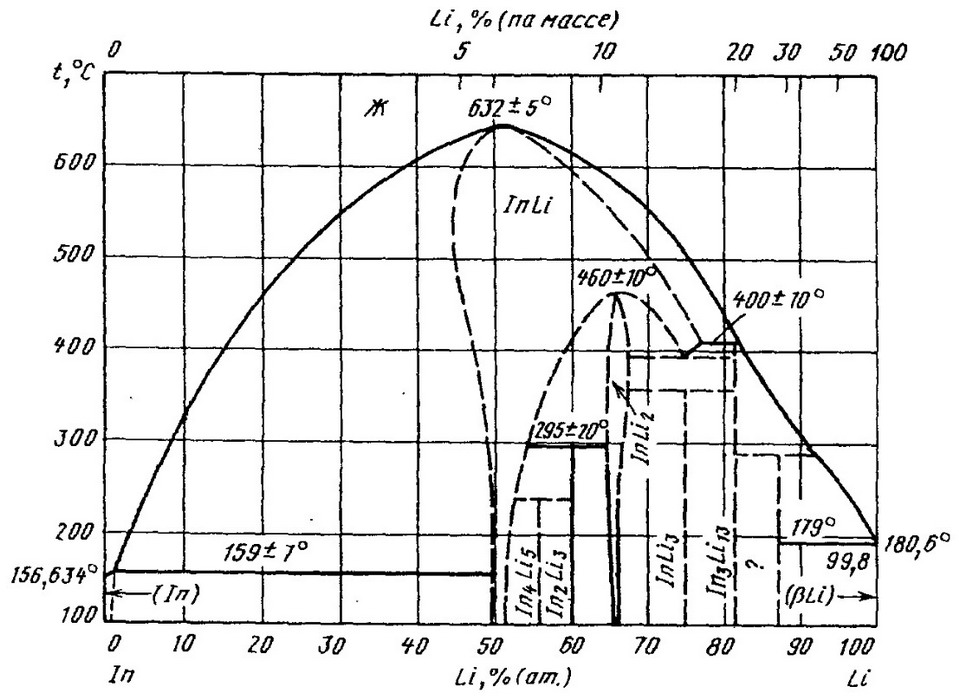

Диаграмма состояния In—Li построена на основании результатов термического, рентгеновского анализов.

В системе образуются несколько соединений. Соединение InLi плавится конгруэнтно при 632 ± 5С, СоединениеIn₃Li1₃ образуется по перитектической реакции при 400 ± 10 ºС, соединения In₄Li₅, In₂Li₃, InLi₂ InLi₃ образуются в твердом состоянии в результате превращений InLi. Область гомогенности InLi при 470 °С составляет

46-72 % (ат.) Li, при 20 ºС 49—51 % (ат.) Li. Со стороны In существует перитектика при 159 ± 7 °С, со стороны Li — эвтектика при температуре 179 °С и концентрации 99,8 % (ат.) Li. Максимальная растворимость Li в In составляет 1,5 % (ат.). Нет данных о растворимости In в жидком Li.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
