Диаграмма состояния системы индий-лантан (In-La)



Сплавы изготовляли плавлением из компонентов в дуговой печи.
При исследовании использовали La чистотой 99,9 % (по массе) и In чистотой 99,999 % (по массе).
Исследование выполняли методами микроструктурного, рентгеноструктурного и дифференциального термического анализов.

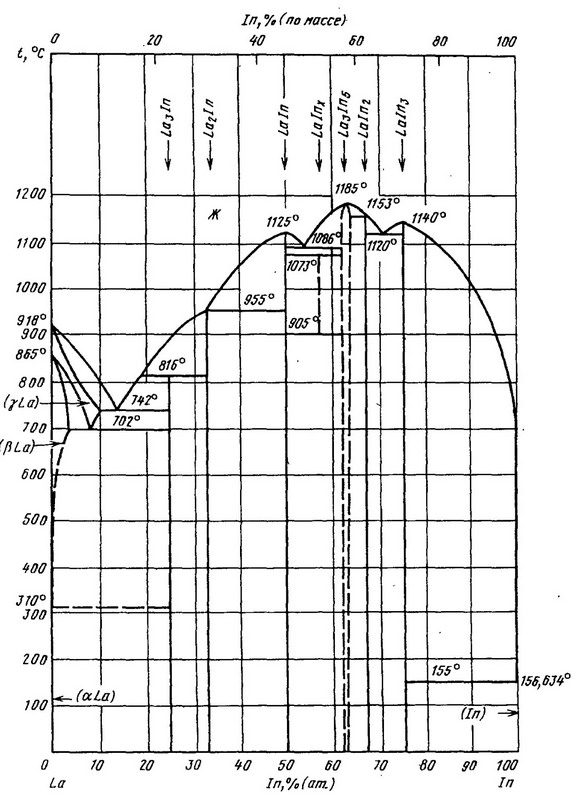

Установлено образование семи соединений, из которых Laln3, La3In5 и Lain плавятся конгруэнтно при 1140, 1185 и 1125 °С соответственно; Laln2, La2In и La3In образуются по перитектическим реакциямпри 1153,955 и 816 °С соответственно. СоединениеLalnx(состав точно не установлен) предположительно образуется при 1073 °С по перитектоидной реакции, а затем распадается при 905 °С в результате эвтектоидного превращения.
Растворимость La в In практически отсутствует. Высокотемпературная модификация (γLa) растворяет до 10 % (ат.) In при 742 °С, (βLa) содержит в твердом растворе ~3 % (ат.) In при 702 °С (температура эвтектоидного превращения), при 500 °С растворимость практически отсутствует.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
