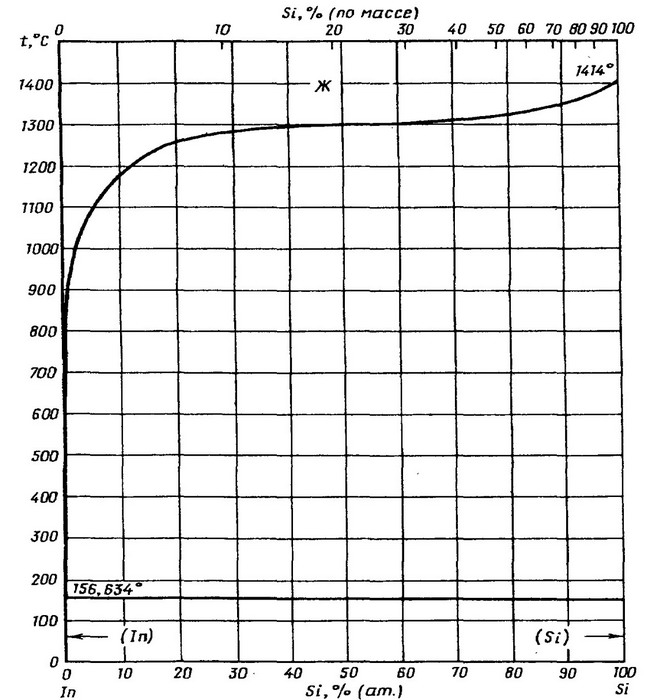

Диаграмма состояния системы индий-кремний (In-Si)



Диаграмма состояния системы In—Si принадлежит к простому эвтектическому типу. Эвтектика сильно смещена к In как по составу, так и по температуре. Форма кривой ликвидуса указывает на сильное положительное отклонение от идеальности. Растворимость In в твердом Si имеет ретроградный характер. Согласно расчетам максимальное значение растворимости In в твердом Si при температуре 1327 °С составляет 0,004 % (ат.), при понижении температуры Растворимость снижается до 6 * 10-6 % (ат.) при 627 °С и, по-видимому, заметно превышает РастворимостьSi в In.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
