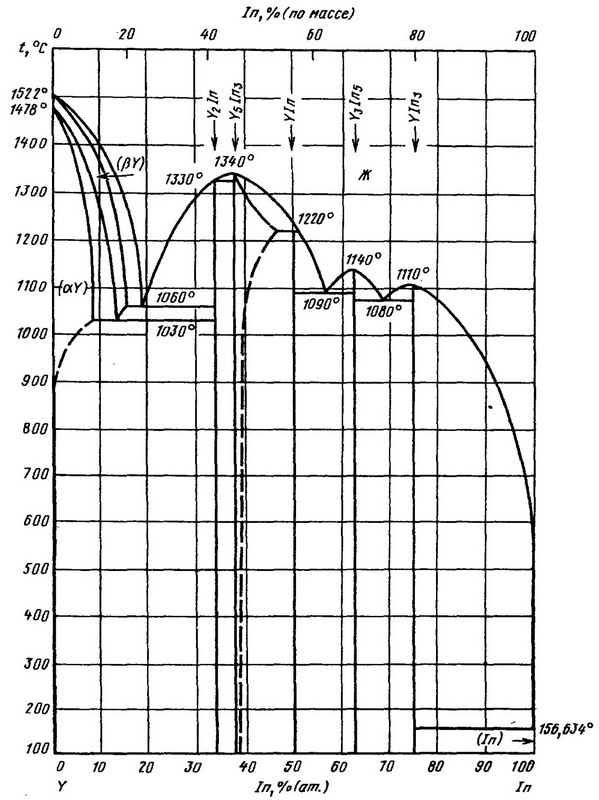

Диаграмма состояния системы индий-иттрий (In-Y)

Сплавы изготовляли длительным (400 ч) отжигом шихты, состоящей из навесок чистых металлов, в герметично заваренных тиглях из Та. В качестве исходных компонентов использовали Y чистотой 9,9 % (по массе) и In чистотой 99,999 % (по массе).

Исследование выполняли методами дифференциального термического, микроскопического и рентгеноструктурного анализов.

Три из пяти обнаруженных двойных соединений — Y₅In₃, YIn₅ и YIn₃ образуются с открытым максимумом при температурах 1040, 1140 и 1100 °С, а два соединения, Y₂In и YIn, — в результате перитeктических реакций при температурах 1330 и 1220 °С соответственно.

Все соединения, кроме Y₅In₃, обладают узкими областями гомогенности. Область существования фазы Y₅In₃ при понижении температуры от точки плавления сначала увеличивается, достигая максимальной протяженности при температуре 1220 °С, а затем уменьшается и при температуре ниже 900 °С ее протяженность практически не меняется (около 37—38 % (ат.) In). ;

Растворимость Y в (In) практически отсутствует.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
