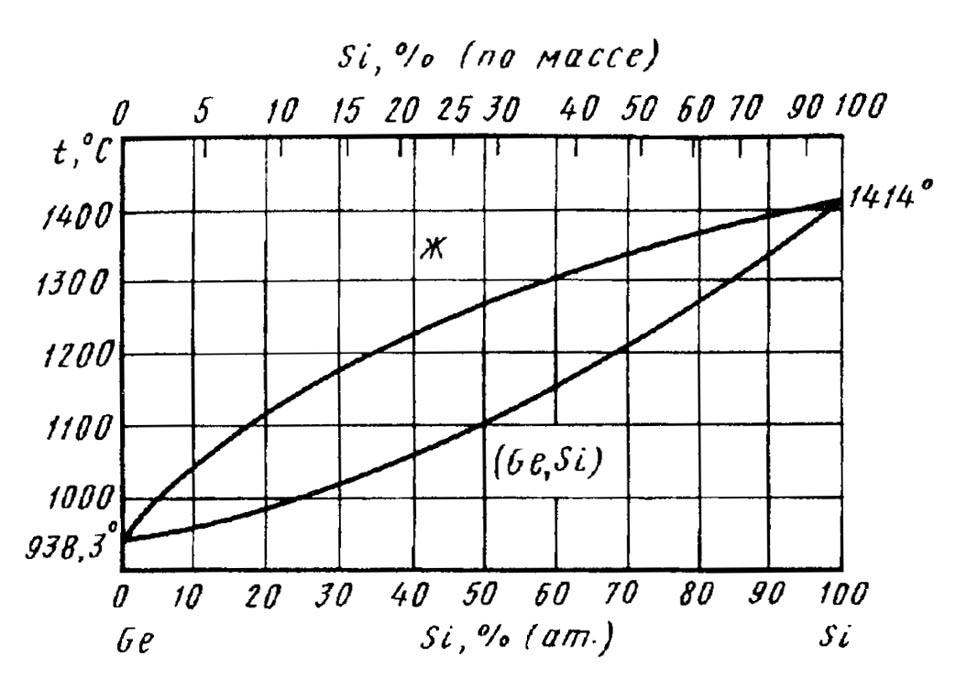

Диаграмма состояния системы германий- кремний (Ge-Si)

Диаграмма состоянияGe—Si построена с использованием методов термического и рентгеновского анализов. Перед измерениями все сплавы были подвергнуты гомогенизации в течение нескольких месяцев. Диаграмма состояния характеризуется образованием непрерывного ряда твердых растворов. Никаких фазовых превращений после отжига сплавов в течение нескольких месяцев при 925, 715, 295 и 177 °С не обнаружено. Параметр решетки плавно меняется при изменении состава и характеризуется средним сжатием решетки на 0,0009 нм, т.е. немного меньше, чем на 0,2 % во всем интервале концентраций. Твердые растворы (Ge, Si) имеют разупорядоченную структуру типа алмаза, в которой атомы компонента, содержащегося в сплаве в меньшем количестве, вероятнее всего расположены во второй координационной сфере.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
