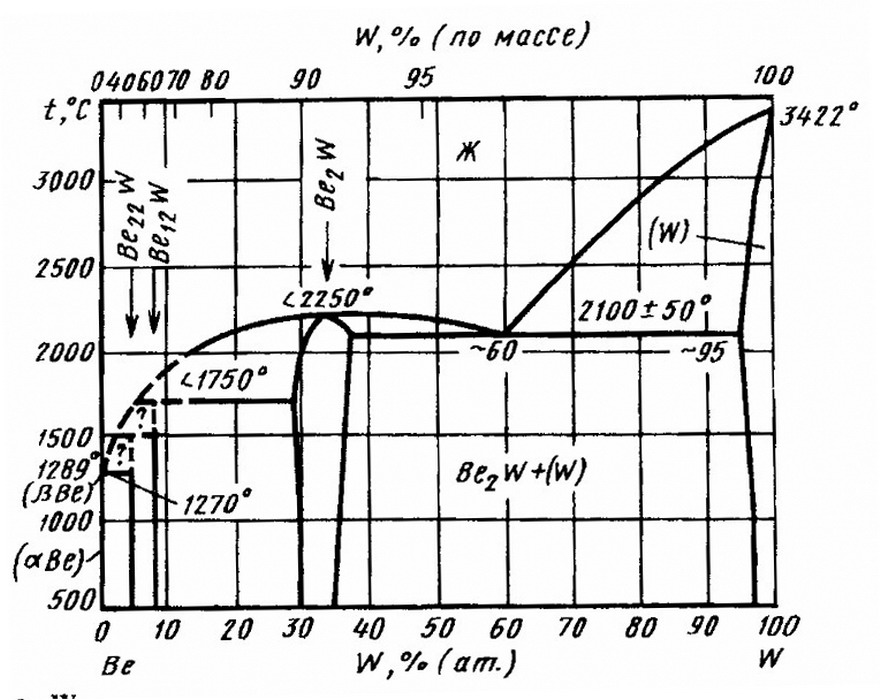

Диаграмма состояния системы бериллий-вольфрам (Be-W)

В системе существуют три промежуточные фазы: WBe2, WBe12, WBe22 и твердые растворы на основе чистых компонентов: (W), (αBe) и (βВе). Растворимость W в (βВе) составляла 0,05 % (ат.), Растворимость Be в (W)-5 % (ат.) при эвтектической температуре -2100 С и 3 % (ат.) при температуре 1000—1300 °С . Фаза WBe2 плавится конгруэнтно при -2250 °С , интервал гомогенности 28—36 % (ат.) W. Между (W) и (WBe2) образуется эвтектика при температуре 2100±50 °С и содержании 60 % (ат.) W . Фаза WBel2 (7,7 %) (ат.) W образуется по перитектической реакции при взаимодействии расплава и WBe2 при температуре < 1750 С. Фаза WBe22 (4,3 % (ат.) W) образуется по перитектической реакции при взаимодействии расплава и WBe12. Температура этой реакции не установлена .

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
