Диаграмма состояния системы барий-индий (Ba-In)

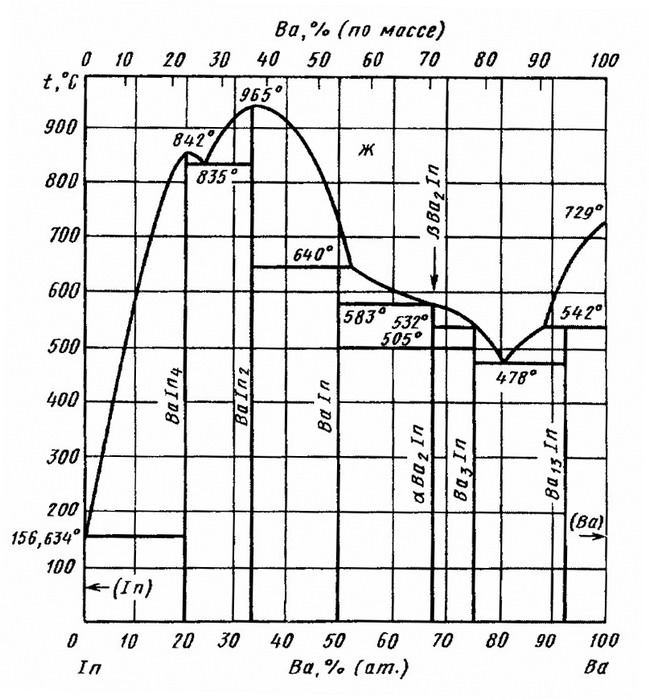

Система Ва—In была исследована методами термического, рентгеновского и микроструктурного анализов. Сплавы синтезировали в железных тиглях в атмосфере Аr. В качестве исходных материалов использовали Ва чистотой 99,5 % <по массе) и In чистотой 99,9 % (по массе). В системе Ва—In при температуре 542 °С по перитектической реакции образуется соединение Ва13In. Понижение температуры ликвидуса до 478 °С приводит к образованию эвтектики, содержащей 80 % (ат.) Ва между Ва13In и Ва3In. соединение Ва2In образуется по перитектической реакции при температуре 583 °С . соединение BaIn также образуется по перитектической реакции при 640 °С. Соединения ВаIn2 и ВаIn4 плавятся с открытым максимумом, соответственно, при 965 и 842 °С и образуют между собой эвтектику при температуре 835 °С.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
