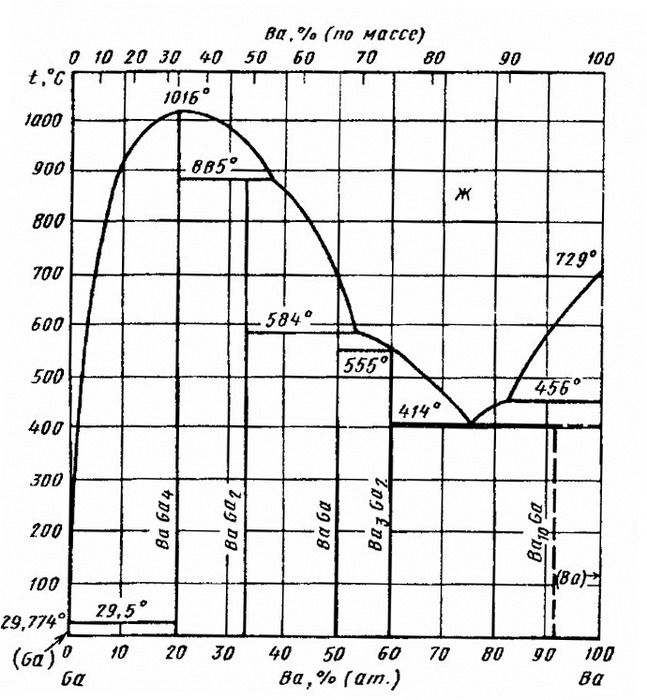

Диаграмма состояния системы барий-галлий (Ba-Ga)

Сплавы системы Ва—Ga изготовляли в железных тиглях в среде инертного газа, используя в качестве шихтовых материалов Ва чистотой 99,6 % (по массе) и Ga чистотой 99,99 % (по массе). Исследование проводили методами термического, микроструктурного и рентгеновского анализов . В системе образуются пять соединений, из которых BaGa₄ плавятся конгруэнтно при 1016 °С, другие BaGa₂, BaGa, Ba₃Ga₂, Ba₁₀Ga образуются по перитектическим реакциям при температурах 885, 584, 555 и 456 °С, соответственно. При температуре 29,5 °С кристаллизуется вырожденная эвтектика (Ga) + BaGa₄. При температуре 414 °С и содержании -75 %   (ат.) Ва кристаллизуется эвтектикаBa₃Ga₂ + Ba₁₀Ga.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
