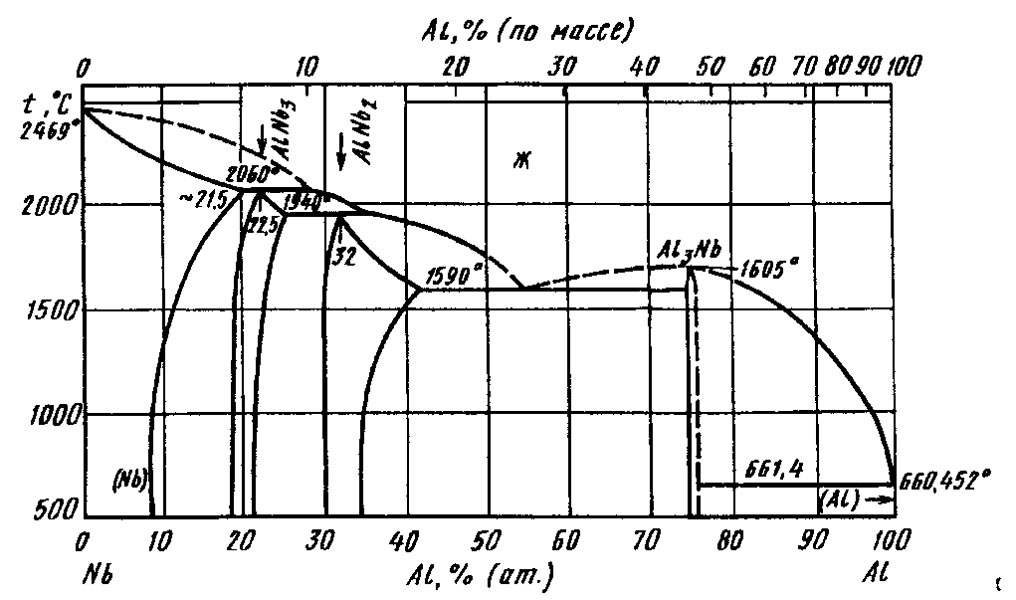

Диаграмма состояния системы алюминий-ниобий (Αl-Nb)

Максимальная растворимость Аl в (Nb) при температуре перитектики составляет 23 % (ат.) - 21,5 % (ат.) . Максимальная растворимостьNbв (Al) менее 1 % (по массе) [0,3 % (ат.)] , что несколько выше значения 0,2 % (по массе), полученного на основании измерения микротвердости твердого раствора на основе Аl. растворимостьNbв (Аl) при температурах 500, 450, 300 и 20 С составляет 0,16 % (по массе), 0,14 % (по массе), 0,1 % (по массе), 0,08 % (по массе), соответственно.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
