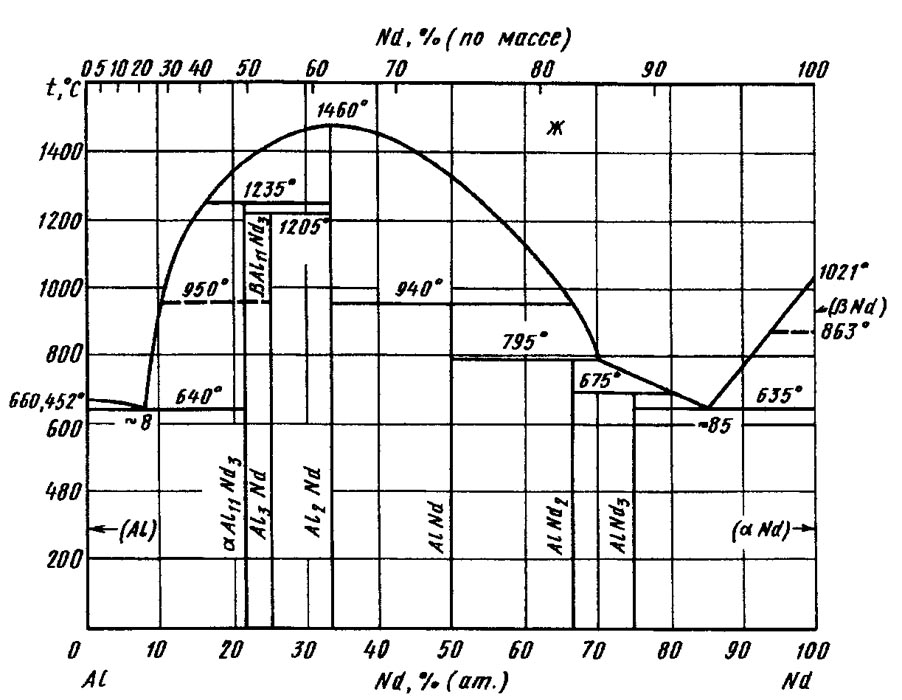

Диаграмма состояния системы алюминий-неодим (Αl-Nd)



Диаграмма состояния системыAl—Nd впервые была построена в области концентрации от 0 до 80 % (по массе) Nd. В изученной концентрационной области установлено существование соединенийAINd, Al2Nd и Al4Nd и нонвариантное эвтектическое равновесие со стороны Аl при температуре 640 °С и содержании Nd в эвтектике, равном 12 % (по массе) [2,49 % (ат.)].

В сплавах системы образуется шесть соединений: Al11Nd3, Al3Nd, Al2Nd, AINd, AlNd2, AlNd3. СоединениеAl2Ndплавится конгруэнтно при 1460 °С. СоединенияAl11Nd3, AINd, AlNd2, AlNd3 образуются по перитектическим реакциям при температурах 1235, 940, 795, 675 °С, соответственно. СоединениеALNd образуется по перитектоидной реакции при температуре 1205 °С. В сплавах системы кристаллизуются эвтектики со стороны Nd и Аl при температурах 635 и 640 "С, соответственно. Содержание Nd в эвтектике со стороны Аl составляет 2,5 % (ат.). СоединениеAl11Nd3 претерпевает превращение при температуре 950 °С, характер которого не установлен. Для высокотемпературной модификации этого соединения принята формулаAl4Nd.

Растворимость Ndв (Аl) по данным микроструктурного анализа, измерения микротвердости и электросопротивления составляет 0,006 % (ат.) [0,03 % (по массе)], 0,004 % (ат.) [0,02 % (по массе)], 0,001 % (ат.) [0,005 % (по массе)] при 620, 600 и 500 °С, соответственно. Максимальная растворимостьNdв (Аl) при эвтектической температуре 640 С составляет <0,037 % (ат.) [<0,2 % (по массе)], 0,04 % (по массе) [0,007 % (ат.)] , <0,04 % (ат.).



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
