Диаграмма состояния системы алюминий-лантан (Αl-La)

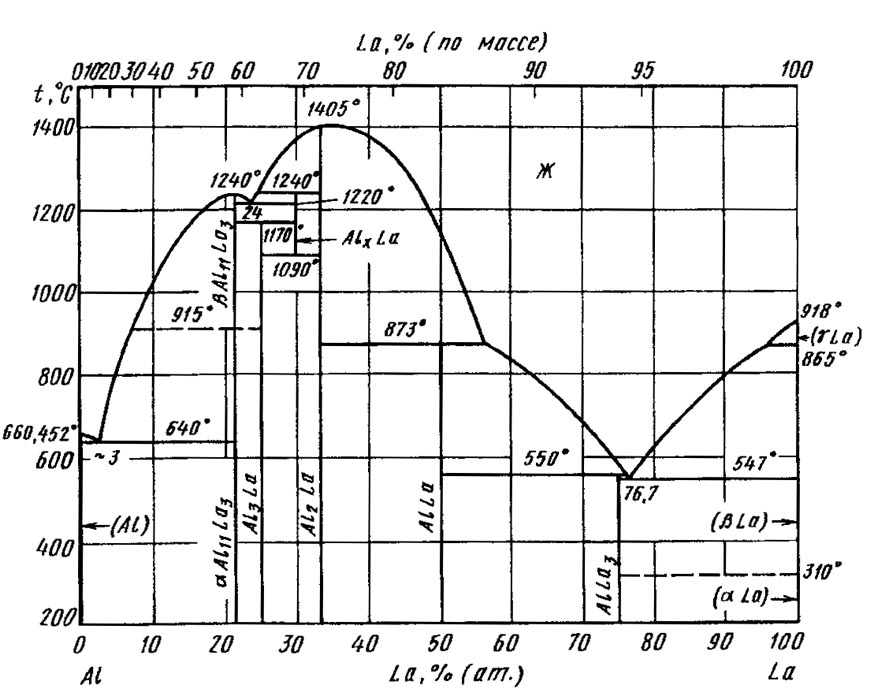

Диаграмма состояния Al—La впервые была построена по результатам микроструктурного и термического анализов установлено существование трех соединений: Al4La, Al2La, AlLa. Диаграмма состояния Al—La была вновь подробно изучена с помощью методов микроструктурного и рентгеновского анализов . При исследовании использовали А1 чистотой 99,99 % (по массе) и Laчистотой 99,9 % (по массе). В системе образуются соединения Al11La3, Al3La, AlxLa, Al2La, AlLa, AlLa3. соединения Al11La3, Al2La плавятся конгруэнтно при температуре 1240 и 1405 °С, соответственно. соединения Al3La, AlxLa, Al2La, AlLa, образуются по перитектическим реакциям при температурах 1170, 1240, 873, 550 °С, соответственно.
В сплавах системы кристаллизуются эвтектики Al+ Al11La3 при температуре 640 С, Al11La3 + AlxLaпри температуре 1220 °С и La+AlLa3 при температуре 547 С. Предположительно при температуре 915 °С соединение А1пЬа3 претерпевает полиморфное превращение. Температура этого превращения указывается равной 816 °С. Кроме того ближайшая к А1 эвтектика кристаллизуется при температуре 639 °С, соединение Al2Laплавится при 1424 °С, соединение AlLaобразуется при температуре 859 °С.
Alне растворяется в (La). Растворимость Laв (Αl), определенная методами микроструктурного анализа, измерения электросопротивления и микротвердости при температурах 620, 600 и 500 °С составляет 0,006 % (ат.) [0,03 % (по массе)], 0,002 % (ат.) [0,01 % (по массе)] <0,002 % (ат.) [<0,01 % (по массе)], соответственно. Максимальная Растворимость при температуре 640 С равна 0,01 % (ат.) [0,05 % (по массе)] La.


Диаграмма состояния системы алюминий-лантан (Αl—La)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
