Диаграмма состояния системы алюминий-гольмий (Αl-Ho)

Диаграмма состояния в области концентраций до 85 % (ат.) Но построена  по результатам микроструктурного, дифференциального термического и рентгеновского анализов. Сплавы готовили в высокочастотной печи в тиглях, состоящих из смеси окиси А1 и окиси Но, используя А1 высокой чистоты и Но, содержащий 99 % (по массе) Но.
В сплавах системы образуются пять соединений: А13Но, А12Но, АlHо, А12Но3, А1Но2. Соединения А12Но и А1Но2 плавятся конгруэнтно при температурах 1530 и 1018 °С, соответственно. Соединения А13Но, АlHо, А12Но3 образуются по перитектическим реакциям при температурах 1087, 1115 и 994 °С, соответственно. В системе кристаллизуется три эвтектики: А1 + А13Но при температуре 650 С и содержании -1,8 % (ат.) Но, А12Но3 + А12Но при 984 °С и 64 % (ат.) Но и А1Но2 + Но при 976 °С и 76 % (ат.) Но. Растворимость Но в (А1) очень незначительная и  составляет <0,008 % (ат.).

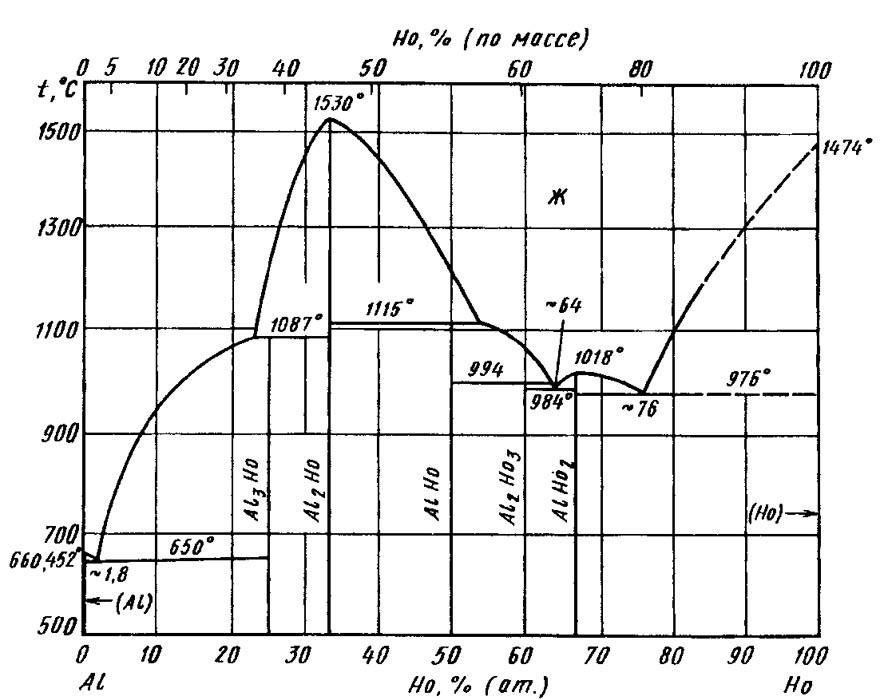

Диаграмма состояния системы алюминий-гольмий (Αl—Ho)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
