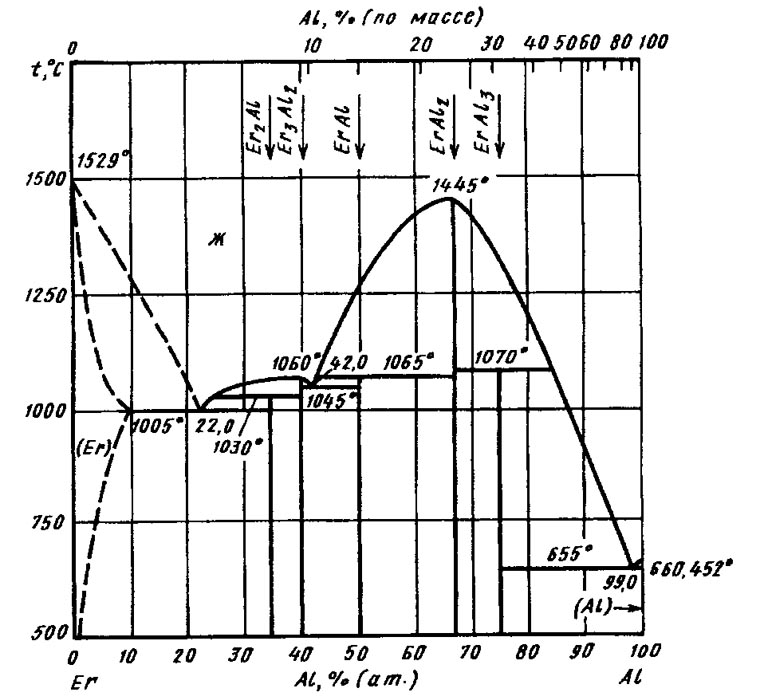

Диаграмма состояния системы алюминий-эрбий (Αl-Er)
В системе установлено существование пяти соединений ErAl3, ErAl2, ErAl,
Er3Al2, Er3Al. Соединения ЕrА12
и Еr3А12 плавятся конгруэнтно при 1455, 1060 °С,
соответственно. Соединения ЕrА13, ErAl,
Еr2А1 образуются по перитектическим реакциям при температурах
1070, 1065 и 1030 С, соответственно. Соединение Еr3А1, которое участвует в эвтектической
реакции Ж ↔ (Еr) + Еr3А1 при температуре 975 °С, в
данном исследовании не обнаружено. В сплавах системы кристаллизуется три
эвтектики (Еr) + Er2Al, Еr3А12 + ErAl,
ЕrА13 + (А1) при температурах 1005, 1045, 655 С
и содержании 22 % (ат.) А1, 42 % (ат.) А1 и 99 % (ат.) А1, соответственно.
Растворимость Еr в (А1) практически
отсутствует.
Источники:
- Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
- Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
- Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
