Диаграмма состояния системы алюминий – вольфрам (Al-W)

В системе установлено существование соединений Al12W, Al5W, Al4W, Al3W, Al7W3, Al2W, которые образуются по перитектическим реакциям при температурах 697, 870, 1327, 1344, -1420, -1650 °С, соответственно. Для соединений Al3W, Al7W3 характер образования установлен предположительно. Соединения A13W, A17W3, Al2Wпретерпевают эвтектоидный распад при 1300±10 °С, 1317 °С, 1335 °С, соответственно. При температуре 660,5 °С имеет место перитектическая реакция Ж + Al12W↔ (Al).
Растворимость Wв (А1) при температуре 650 °С составляет 0,25 % (ат.) . Растворимость Wв (Аl) значительно ниже и имеет следующие значения при различных температурах:
Температура, °С..............
Растворимость W, % (ат.)
660       640      550     500       450     400
0,024 0,022 0,019   0,016    0,013    0,01

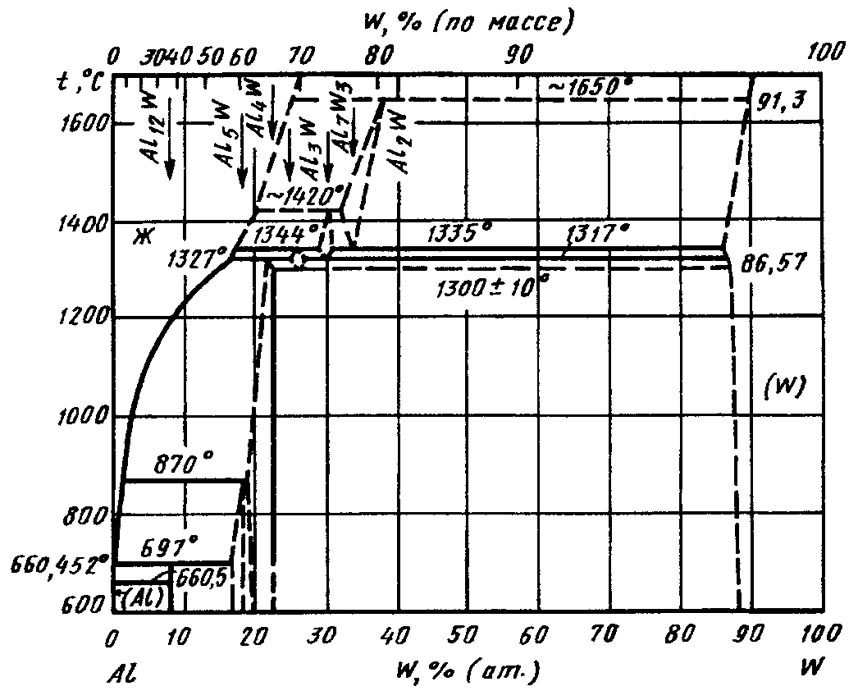

Диаграмма состояния системы алюминий –  вольфрам (Al-W)

Источники:

  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
