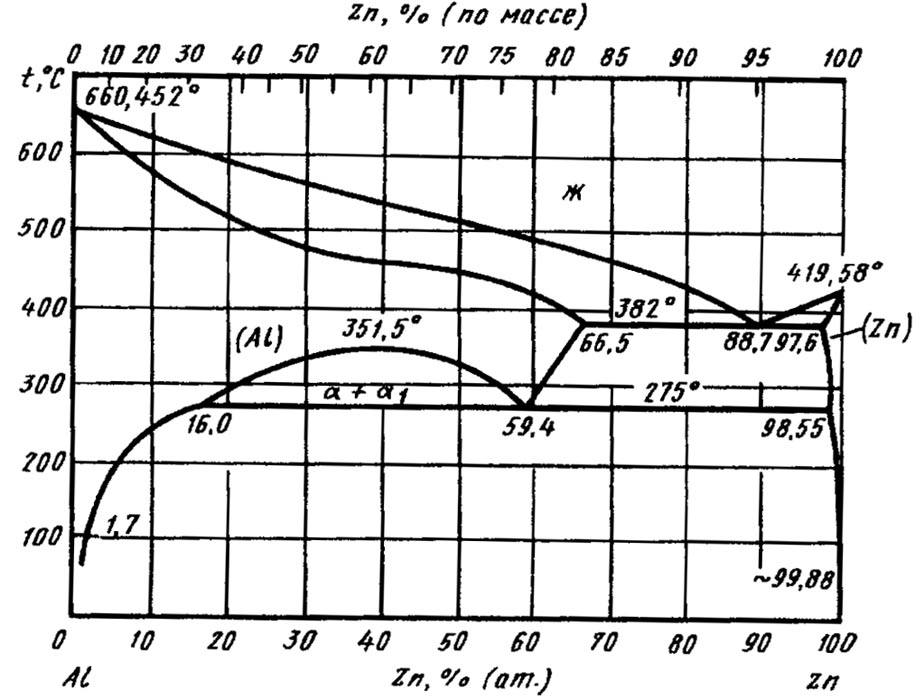

Диаграмма состояния системы алюминий – цинк (Al-Zn)

Температуры чистых металлов приведены согласно существующим стандартам. В системе наблюдаются два нонвариантных равновесия: эвтектическое — Ж l) + β при температуре 382 °С и монотектоидноеα1 а + β при температуре 275 °С, где α и а, — твердые растворы на основе Αl, β — твердый раствор на основе n). Критическая точка на бинодальной кривой, ограничивающей двухфазную область α + α1имеет координаты 351,5 °С и 39,5 % (ат.) Ζn. В работах диаграмма состоянияΑl—Ζnрассчитана с использованием термодинамических данных. По данным работы различие между рассчитанными и экспериментальными значениями температур ликвидуса и солидуса не превышает ±1,5 °С, а температур монотектоидного превращения и начала расслаивания твердого раствора на две фазы ±3 °С. Максимальная растворимость А1 в n) при эвтектической температуре 382 °С составляет 2,5 % (ат.), а растворимостьΖnв (Al) — 33,5 % (ат.). При старении закаленных сплавов, содержащих 6—30 % (ат.) Ζn, обнаружено расслоение твердого раствора А1.

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
