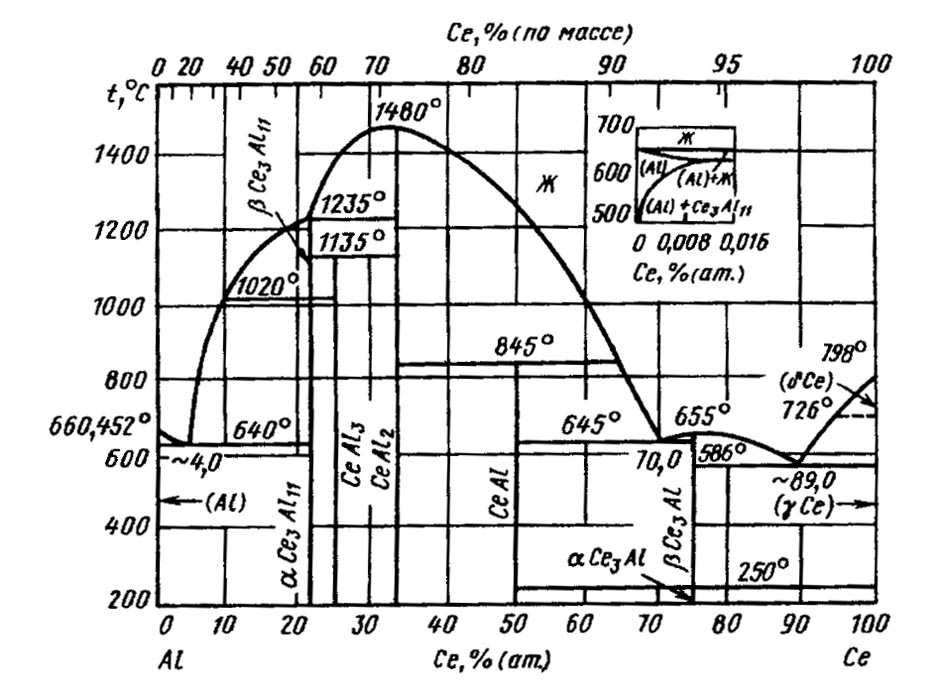

Диаграмма состояния системы алюминий – церий (Al-Ce)

В системе обнаружено пять соединений, из которых Се₃Аl и СеАl₂ плавятся конгруэнтно при температурах 655 и 1480 °С, соответственно. Соединения СеАl и Се₃Аl₁₁ образуются по перитектическим реакциям Ж + СеAl₂↔ СеAl при температуре 845°С и Ж + СеАl₂↔ βСе₃Al₁₁ при температуре 1235 °С. Соединение СеАl₃ образуется по перитектоидной реакции СеАl₂+βСе₃Аl₁₁↔СеАl₃ при температуре 1135°С.

Соединения Се₃Аl₁₁ и Се₃Аl претерпевают полиморфные превращения при температурах 1020 и 250 °С, соответственно.

В сплавах кристаллизуются три эвтектики: Ж (Аl) + аСе₃Аl₁₁ при содержании -4,0 % (ат.) Се и температуре 640 °С, Ж ↔ βСе₃Аl + СеАl при -70,0 % (ат.) Се и 645 °С и Ж (γCe) + βCe₃Alпри -89,0 % (ат.) Се и 580 °С.

Растворимость Се в Alсоставляет -0,01 % (ат.) Се при температуре 640 °С.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
