Диаграмма состояния системы алюминий – титан (Al-Ti)

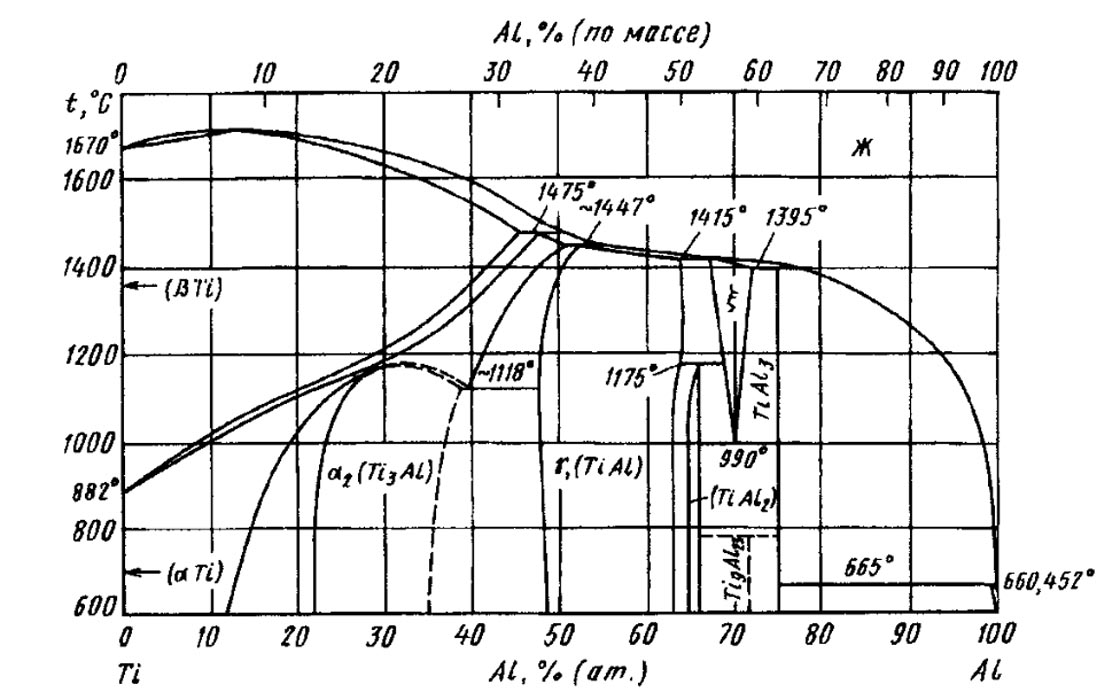

На основании первых исследований была предложенадиаграмма состояния Al—Ti, которая характеризовалась наличием широких областей твердых растворов на основе α и βΤiи соединенияΤiΑ1(γ). Соединение TiAl₃ практически не имеет область гомогенности. Дальнейшие исследования показали, что в твердом состоянии протекают процессы упорядочения, связанные с образованием новых промежуточных фаз. Считается вероятным существование соединенийTi₃Al, Ti₂Al, ΤiΑ1₆ и TiAl₂. Однако более поздние исследования подтвердили существование только двух соединенияTi₃Al, TiAl₂ , кроме уже известныхTiAl, TiA1₃.

Твердый раствор на основе соединенияTi₃Alполучил символ а₂. Характер и температуры образования соединенияTi₃Alи TiAl₂, а также положения границ фазовых областей (αΤi)/(αΤi) + α₂ в течение длительного времени не получали у исследователей единого мнения. Согласно данным рентгеновского, микроструктурного и других анализов соединениеTi₃Alобразуется по реакции(βΤi) ↔Ti₃Alпри температуре 1125 °С . По данным дифференциального термического и электронно-микроскопического анализов соединение ТiAl образуется при упорядочении (aTi) в интервале температур 850—1180 °С. По данным работы возможно существование двух модификаций фазы TiAl₂. Высокотемпературная фаза δ образуется по перитектической реакции при температурах выше 1400 °С и распадается по эвтектоидной реакции при температурах выше 1000 °С на смесь ΤiΑ12 и ΤiΑl3.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
