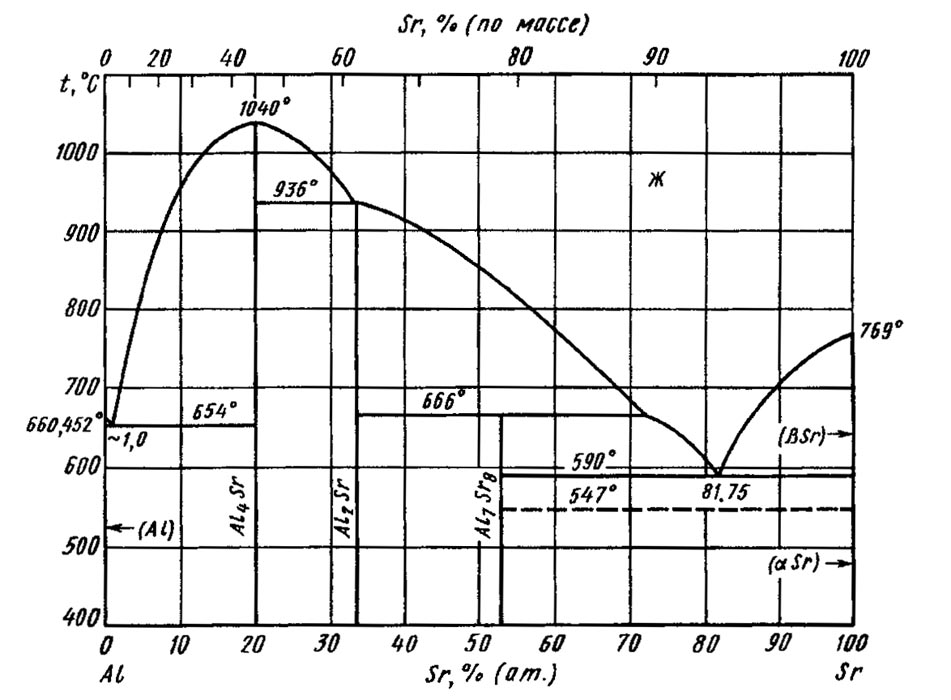

Диаграмма состояния системы алюминий – стронций (Al-Sr)

В системе образуются соединенияAl₄Sr, Al₇Sr₈, Al₂Sr. СоединениеAl₄Sr плавится конгруэнтно при температуре 1040 °С, а соединенияAl₂Srи Аl₇Сr₈ образуются по перитектическим реакциям при температурах 936 и 666 °С, соответственно. В системе имеют место два эвтектических превращения: Ж ↔ (Al) + AlSr при температуре 654 °С и содержании -1,0 % (ат.) Srи Ж ↔    (AlSr) + ALSr₈ при температуре 590 °С и содержании 81,75 % (ат.) Sr. Эвтектика (Al) + Al₄Sr кристаллизуется при температуре 635 °С и содержании Sr3,2 % (ат.). Температура эвтектики определена равной 639 °С при концентрации 4,3 % (ат.) Sr. Эвтектика (Al) + Al₄Sr вырожденная. КонцентрацияSr в эвтектике, равная 1 % (ат.), определена путем расчета границ фазовых областей между Ж и Ж +(Аl). РастворимостьSr в (Аl) очень незначительная и составляет -7,7* 10^-3 % (ат.) при температуре 600 °С . Растворимость Аl в (αSr) и (σSr) также, по-видимому, мала .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
