Диаграмма состояния системы алюминий – скандий (Al-Sc)

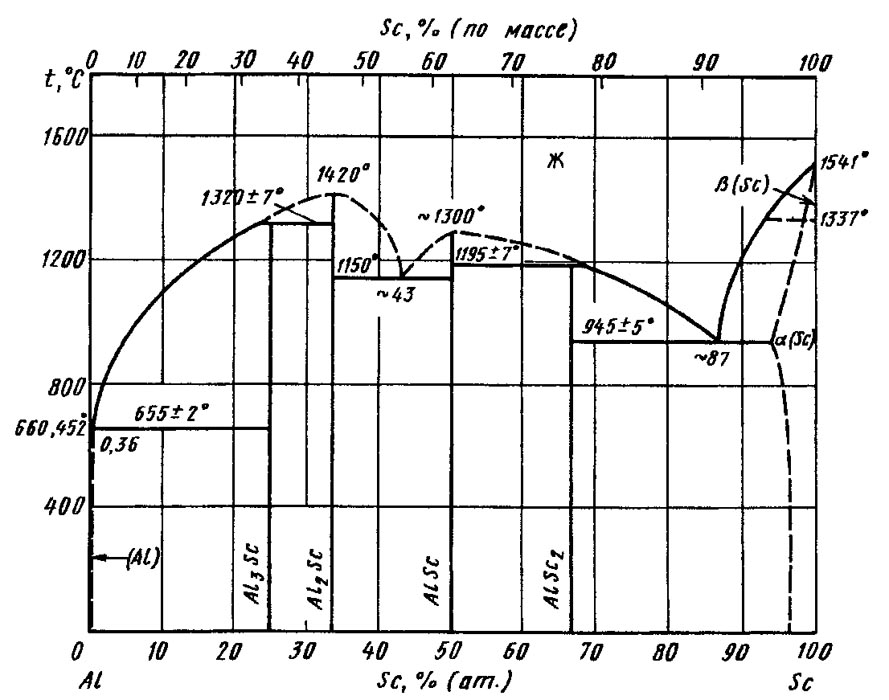

Диаграмма состоянияAl-Sc во всей области концентраций построена по результатам дифференциального термического, микроструктурного, рентгеновского анализов, а также измерения микротвердости и электросопротивления. В качестве исходных материалов использовали Аl чистотой 99,99 % (по массе) и Scчистотой 99,5 % (по массе). В результате исследования установлено существование четырех соединенийAl₃Sc, Al₂Sc, AlSc, AlSc₂, которые имеют узкие интервалы гомогенности. СоединенияAlScи AlSc₂ плавятся инкогруэнтно при температурах 1320 и 1195 °С, соответственно, а СоединенияAl₂Sc и AlSc плавятся конгруэнтно при температурах 1420 и 1300 °С, соответственно. В системе реализуются дваэвтектических превращения Ж ↔AlSc₂ + (σSc) при температуре 945 °С и содержании 87 % (ат.) Scи Ж ↔ Al₂Sc+ AlScпри температуре 1150 °С и содержании -43 % (ат.) Sc. В области, богатой Аl, имеет место эвтектическое взаимодействие Ж ↔ (Al) + Al₃Sc при температуре 655 °С и содержании 0,36 % (ат.) ScС увеличением скорости охлаждения сплавов на основе Аl до 10² С/с температура эвтектического взаимодействия снижается по сравнению с равновесной и составляет -651 °С, а концентрацияScв эвтектике увеличивается до 0,48 % (ат.) [0,8 % (по массе)] .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
