Диаграмма состояния системы алюминий – празеодим (Al-Pr)

Диаграмма состоянияAl—Рr исследована во всем интервале концентраций методами микроструктурного, термического, рентгеновского и терморезистометрического анализов . Сплавы выплавляли в дуговой печи в атмосфере Аr, используя Аl чистотой 99,99 % (по массе) и Рr с суммой примесей <0,01 % (Si, Са, Сu, Ni).

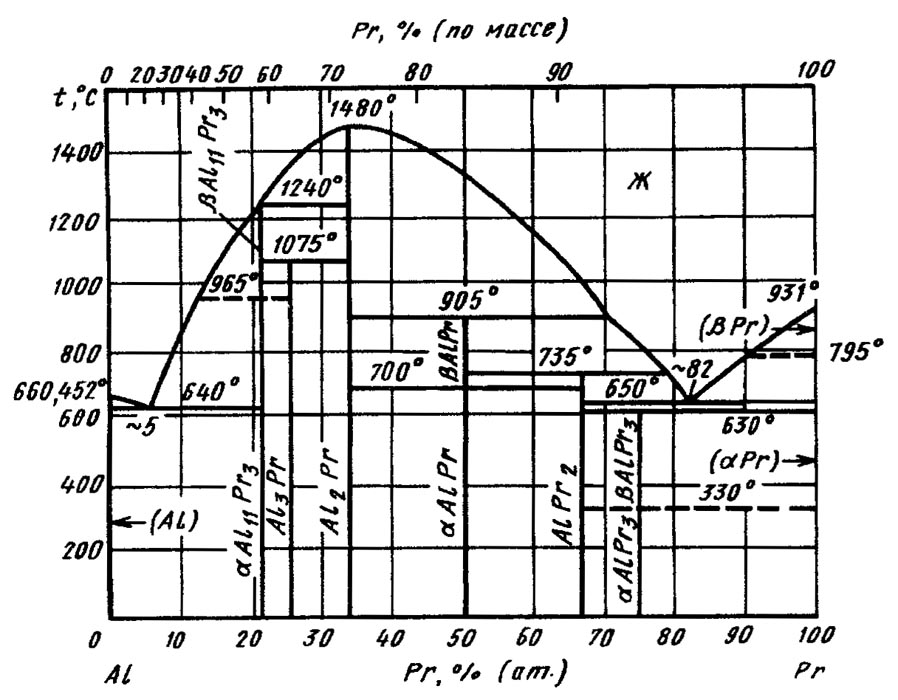

В сплавах системы образуется шесть интерметаллических соединений . Из этих соединений только одно Al₂Рr плавится конгруэнтно при 1480 °С. СоединенияAl₁₁Pr₃, AlPr, АlРr₂ кристаллизуются по перитектическим реакциям при температурах 1240, 905 и 735 °С, соответственно. СоединенияAlPr и АlРr₃ образуются по перитектоидным реакциям при 1075 и 630 °С, соответственно. В сплавах системы кристаллизуются две эвтектики: (Аl) + αАl₁₁Рr₃ и АlРr₂ + αРr при температурах 640 и 650 °С при содержании ~5 и 82 % (ат.) Рr, соответственно. Эвтектика (Аl) + αАl₁₁Рr₃ кристаллизуется при температуре 651 °С и содержании 2,60 % (ат.) Рr. Поэтому эта область диаграммы состояния требует уточнения. Соединения Аl₁₁Рr₃, AlPr, АlРr₃ претерпевают полиморфные α ↔ β превращения при температурах 965, 700 и 330 °С, соответственно. Взаимная растворимость компонентов друг в друге очень мала. растворимость Рr в (Аl) при температурах 620, 600, 500 °С, которая составила 0,008; 0,004; <0,002 % (ат.), соответственно. растворимость Рr в (Аl) при эвтектической температуре равна 0,01 % (ат.).

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
