Диаграмма состояния системы алюминий – никель (Al-Ni)

В сплавах системы образуется пять соединений, имеющих форму­лы: Al3Ni, Аl3Ni 2, ΑΙNi (β), ΑlNi 3(α'), Аl3Ni 5.

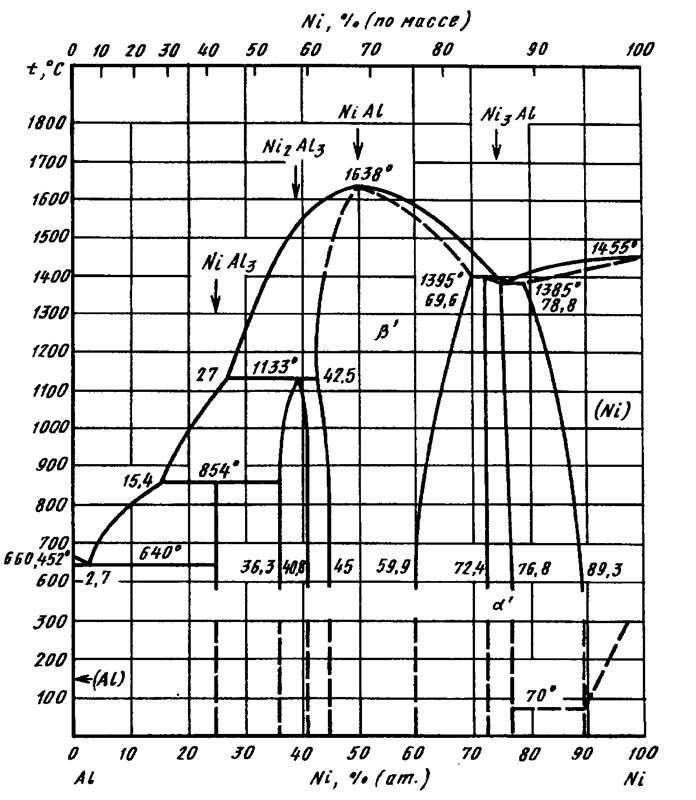

В сплавах системы образуется пять соединений, имеющих формулы: Al3Ni, Аl3Ni 2, ΑΙNi (β'), ΑlNi 3(α'), Аl3Ni 5. Соединение Al3Ni имеет постоянный состав, остальные соединения — существенные области гомогенности. Соединение AINi плавится конгруэнтно, Al3Ni 2, AINi, AlNi3 — по перитектическим реакциям. Соединение Al3Ni5 образуется при температуре 700 °С и имеет область гомогенности -32—36 % (ат.) Аl. Соединение AlNi3 в ряде случаев обозначается так же, как γ'-фаза. Соединение Аl3Ni 2 ранее неточно обозначалось как Al2Ni. Со стороны Аl в системе имеет место эвтектическое превращение, температура которого по данным различных авторов колеблется в пределах 630—640 °С, а концентрация эвтектической точки — в пределах 2,5—3,06 % (ат.) [5,3—6,4 % (по массе)]. Температура перитектического превращения, при котором образуется соединение Al3Ni, определена равной 854 °С, а концентрация жидкой фазы, участвующей в этом превращении, 15,1 и 15,3 % (ат.) [-28 или 28,4 % (по массе)] Ni. Соединение Аl2Ni 3 образуется при температуре 1133 °С. Температура перитектической реакции образования фазы Al3Ni2 по другим источникам составляет 1132 °С, а фазы Al3Ni- 842 °С.

Со стороны Ni нонвариантное превращение при 1385 °С является эвтектическим, а при температуре 1395 °С — перитектическим. При последнем превращении образуется соединение Аl Ni 3.

Добавка Al к Niснижает температуру магнитного превращения до 70 °С.



    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
