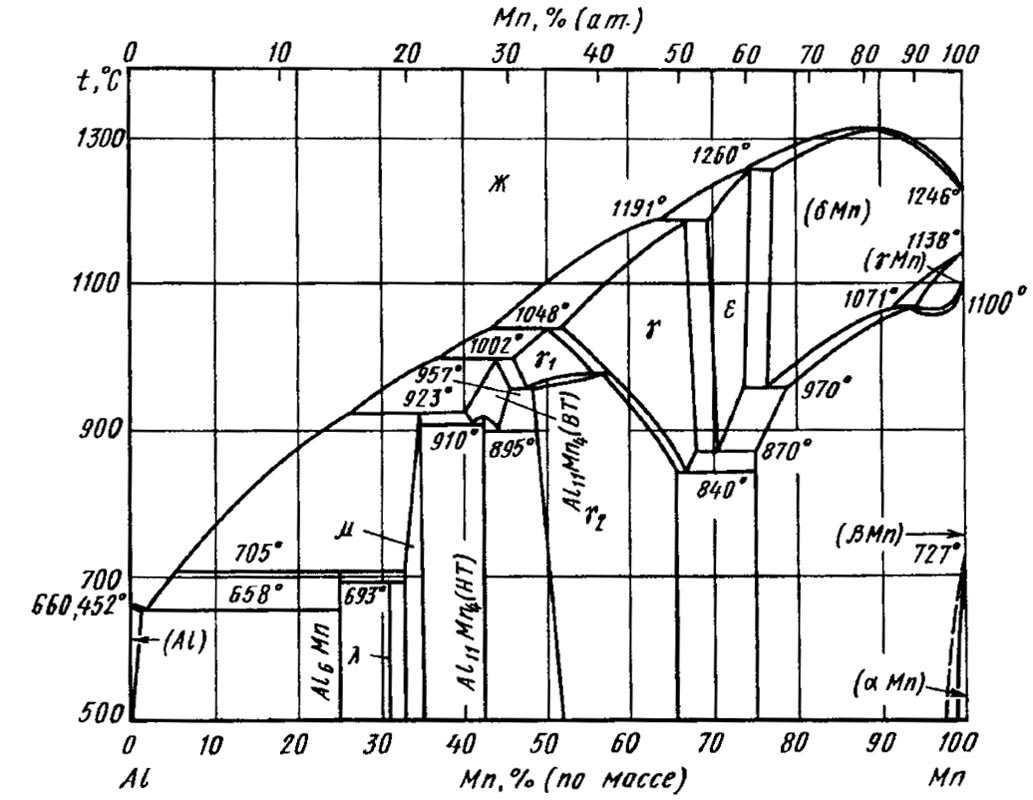

Диаграмма состояния системы алюминий – марганец (Al-Mn)

Диаграмма состояния системы Al—Мn, построена на основании исследований, проведенных методами дифференциального термического, металлографического, рентгенографического, дилатометрического, электронно-микроскопического анализов, измерения магнитной восприимчивости и микротвердости.

В сплавах данной системы существуют следующие промежуточные фазы: Α16Μn, λ и μ на основе соединенияAl4Mn, низкотемпературная и высокотемпературная модификации фазы Аl11Мn4, фазы γ, γ 1 и γ2 в интервале концентраций 30—51 % (ат.) Мn и ε-фаза, стабильная в интервале концентраций 53—60 % (ат.) Мп. Указанные фазы участвуют в ряде нонвариантных равновесий. РастворимостьΜnв (Al), составляет 0,168 % (ат.) при температуре 500 °С, 0,385 % (ат.) при 591 °С, 0,524 % (ат.) при 630 °С, 0,560 % (ат.) при 640 "С, 0,605 % (ат.) при 649 °С и 0,621 % (ат.) при 654 °С. РастворимостьΜnв (Al) составляет 0,06 % (ат.) при температуре 447 °С, 0,150 % (ат.) при 500 °С, 0,309 % (ат.) при 550 °С, 0,512 % (ат.) при 600 °С и 0,710 % (ат.) при 633 °С. РастворимостьMgв твердом (Al) при температуре 620 °С составляет 0,302 % (ат.), при 600 °С - 0,222 % (ат.), при 500 °С - 0,090 % (ат.) и при 350 °С - 0,078 % (ат.).

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
