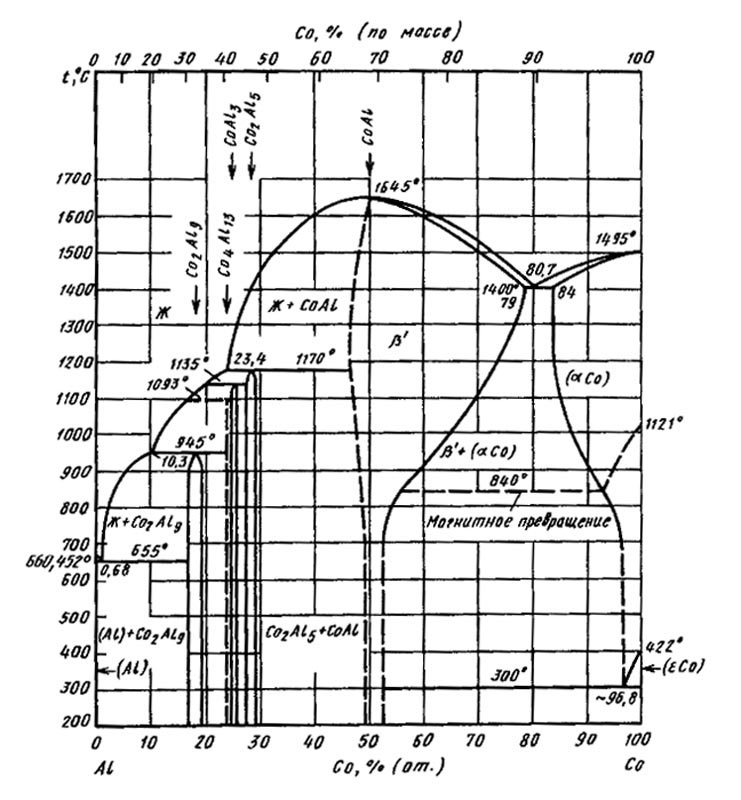

Диаграмма состояния системы алюминий – кобальт (Al-Co)

Система Al—Со характеризуется образованием нескольких соединений. Диаграмма состоянияАl—Со, базирующаяся на обзоре значительного числа исследований, в отдельных частях была построена предположительно в связи с отсутствием или противоречивостью имеющихся данных. Установлено образование в системе четырех соединений: Co₂Al₉, Со₄Аl₁₃, СоАl₃ и Со₂Аl₅.

Соединение CoAlплавится конгруэнтно при температуре 1645 °С. Остальные соединения Со₂Аl₉, Со₄Аl₁₃, СоАl₃ и Со₂Аl₅ образуются по перитектическим реакциям. Концентрации жидкой фазы при образовании соединений Со₂Аl₉ и Со₂Аl₅ равны 10,3 и 23,4 % (ат.) Со, соответственно.

Области гомогенности фаз, определенные на медленно охлажденных от высоких температур сплавах, расположены для соединений Со₂Аl₉ — от 17,3 до 19,2 % (ат.) Со, СоАl₃ — от 24,3 до 25.2 % (ат.) Со, Со₂Аl₅ - от 27,5 до 28,8 % (ат.) Со и CoAl– от 49.3 до 53,8 % (ат.) Со.

Растворимость Со в (Аl) при эвтектической температуре не превышает 0,009 % (ат.). Растворимость Аl в (εСо) также практически равна нулю.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
