Диаграмма состояния системы алюминий – кислород (Al-O)

Alобразует с О устойчивое соединение Аl₂O₃, которое обладает большим числом модификаций . Наиболее изученной и, по-видимому, стабильной является αАl₂O₃ (корунд)-модификация, отличающаяся высокой огнеупорной стойкостью. Кристаллическая решетка αАl₂O₃ ромбоэдрическая (символ Пирсона hRlO, пр. гр.

R3c); а = 0,5129 нм, α = 55°17'. Обзор проведенных исследований, в которых изучены различные модификации Аl₂O₃, показал, что их образование зависит от чистоты исходных материалов и способа получения Аl₂O₃ и может быть обусловлено стабилизирующим действием примесей. Для температуры плавления Аl₂O₃ указываются значения: 2043, 2044 и 2072 °С .

Соединение АlO наблюдается при температурах выше 1500 и ниже 1900 °С. Оно имеет кубическую структуру с параметром а = 0,567 нм при температуре 1700 °С.

Растворимость О в (Al) ничтожно мала и не превышает 0,067 % (ат.) О .

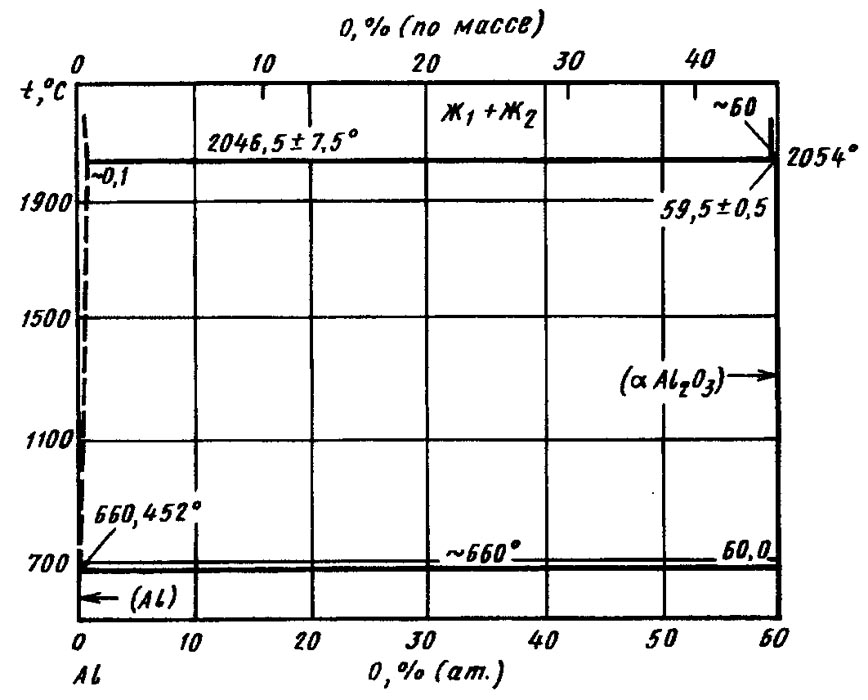

В работе [4] приводится диаграмма состояния Аl—Аl₂O₃ (рис. 101), построенная в результате обобщения экспериментальных данных. Между Аl и Аl₂O₃ имеется расслоение в жидком состоянии. При этом температура монотектического превращения близка к температуре плавления Аl₂O₃ (2046,5 °С), а температура эвтектического превращения практически совпадает с температурой плавления чистого Аl.

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
