Диаграмма состояния системы алюминий – хром (Al-Cr)

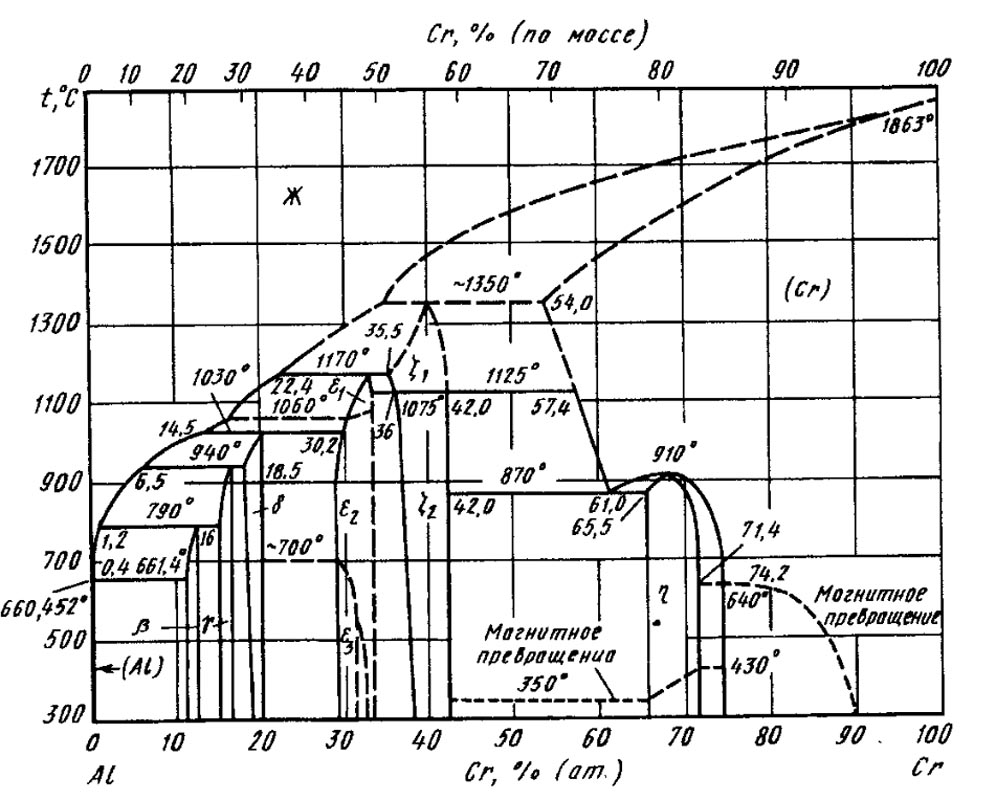

В системе образуются твердые растворы на основе (Αl) и (Cr) и шесть промежуточных фаз: β(CrAl7), γ(Cr2Al11), δ(СгAl4), ε(ε,, ε2, е3)(Cr44Al9), ζ(ζ1,ζ2)(Cr5Al8) и η(Cr2Al) · Фаза η(Cr2Α1) образуется конгруэнтно при температуре 910 °С из твердого состояния. Остальные фазы образуются по перитектическим реакциям. Фаза η(Cr2Al) имеет узкий интервал гомогенности . Фаза γ(cr2Al11) находится в области концентраций 14,07—15,75 % (ат.) Cr. Фаза ε(Cr4Al9) расположена при концентрациях 30,8—33,5 % (ат.) Cr в интервале температур 1060—1075 °С, соответственно. Фаза ζ(Cr5Al8) имеет интервал гомогенности 36,0—42,0 % (ат.) Cr при температуре 1125 °С. В фазе ε(Сг4Al9) протекает высокотемпературное полиморфное превращение ε1 ↔ ε2  при температуре -1070 °С . Полиморфное превращение в этой фазе ε2 ↔ε3,  при температурах <700 °С является процессом типа упорядочения. Твердый раствор на основе Cr и Фаза η антиферромагнитны при температурах ниже температуры Нееля, которая повышается от -37 °С для Cr до -640 °С для фазы η .

    Источники:
  1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
  2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
  3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
