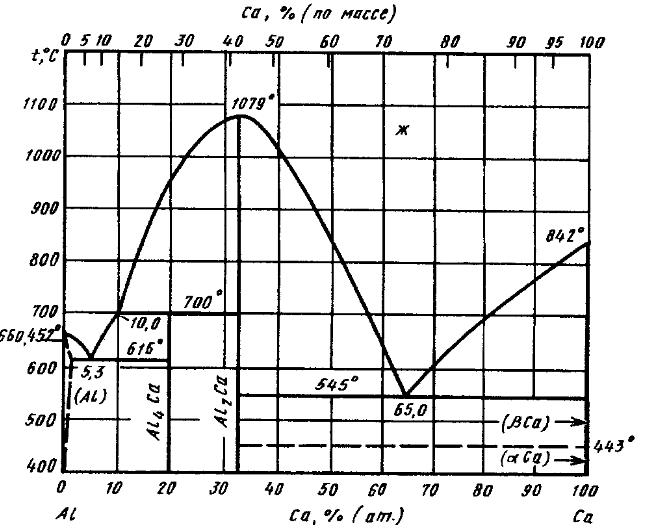

Диаграмма состояния системы алюминий – кальций (Al-Ca)

Диаграмма состояния Аl—Са построена по результатам термического, микроскопического исследований и измерения электросопротивления в зависимости от температуры . Для исследования использовали Аl с содержанием 0,3 % (по массе) Fe, 0,3 % (по массе) Si и Са с содержанием 0,14 % (по массе) Fe, 0,11 % (по массе) Si, 0,15 % (по массе) Аl и 1,17 % (по массе) Mg.

В системе существуют два соединения Аl₄Са и Аl₂Са. Соединение Аl₂Са плавится конгруэнтно при температуре 1079 ° С. Соединение СаАl₄ образуется по перитектической реакции Ж + Аl₂Са ↔ Аl₄Са при температуре 700 °С. Эвтектика, богатая Аl, определена при температуре 616 °С и содержании 5,3 % (ат.) Са, а эвтектика, богатая Са, существует при температуре 545 °С и содержании 65,0 % (ат.) Са. Растворимость Са в Аl составляет -0,4 % (ат.) Са при температуре 616 °С и 0,2 % (ат.) Са при комнатной температуре.

Соединение AlCa имеет объемно центрированную тетрагональную решетку типа ВаAl₄ (символ Пирсона 1110, пр. гр. IAmmm) с параметрами решеткиа = 0,436 нм, с = 1,109 нм, с/а = 2,54 . Соединение Al₂Са имеет структуру типа MgCu₂ (символ Пирсона cF24, пр. гр. Fddd) с параметром решеткиа = 0,8038 нм .

Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
