Диаграмма состояния с устойчивым химическим соединением
Химическое соединение характеризуется определенным соотношением компонентов, а это отражается на диаграмме вертикальной линией, проходящей на оси абсцисс через точку, отвечающую соотношению компонентов в химическом соединении. Если компонентыА а В образуют химическое соединениеАпВm, то, следовательно, на n+ m его атомов приходится п атомов A и mатомовВ. Определенному атомному соотношению соответствует и определенное соотношение по массе.
Химическое соединение устойчиво, если его можно нагреть без разложения до расплавления, и неустойчиво, если при нагреве оно разлагается. В зависимости от этого могут быть два вида диаграмм. Кроме того, возможно образование нескольких химических соединений между двумя компонентами, а также растворимость на базе химического соединения — эти обстоятельства также находят отражение в диаграмме состояния.

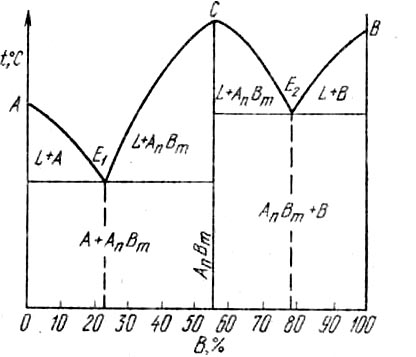

Диаграмма с устойчивым химическим соединением
Предположим, что оба компонента образуют одно устойчивое соединениеАпВm, причем и это соединение, и чистые компоненты не образуют в твердом состоянии растворов.
Компонентами системы являются веществаAи В, а твердыми фазами — A,АпВmи В. Из четырех возможных в этой системе фаз могут сосуществовать три L, A,АпВmили L, B, АпВm.
Это химическое соединение устойчиво, поэтому оно может быть нагрето без разложения до своей температуры плавления (точка С). Химическое соединение плавится при постоянной температуре. Плавление химического соединения при постоянной температуре вполне соответствует правилу фаз. Химическое соединение можно рассматривать как однокомпонентную систему (один компонент — химическое соединение , тогда при плавлениис = k— f+1 =1-2+1 = 0
