Диаграмма состояния для сплавов, образующих механические смеси из чистых компонентов (I рода)

Оба компонента в жидком состоянии неограниченно растворимы, а в твердом состоянии нерастворимы и не образуют химических соединений .

Компоненты: вещества А и В (k= 2).

Фазы: жидкость L, кристаллы А и кристаллы В (максимальное значение f= 3).

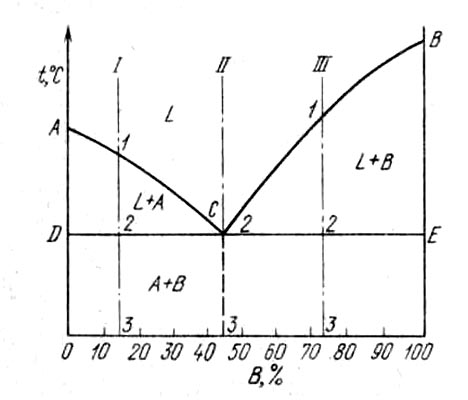

Линия АСВ является линией ликвидус (начало кристаллизации), линия DCE— линией солидус (конец кристаллизации). На линии АС начинают (при охлаждении) выделяться кристаллы A, а на линии СВ — кристаллы В. На линии DCEиз жидкости концентрации С одновременно выделяются кристаллы А и В.

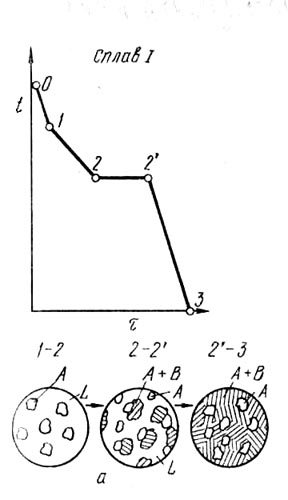

Если взять какой-нибудь сплав, например сплав I, то кривая охлаждения для него будет иметь вид, показанный на рис1. На этой кривой участок 0 — 1 соответствует охлаждению жидкого сплава, участок 1—2 — выделению кристаллов А, участок 2—2' — совместному выделению кристаллов А и В к участок 2'—3 — охлаждению твердого тела. На рис. 2-4  схематически показано строение сплава в разные моменты кристаллизации. Из жидкости (рис. 2) выделяются кристаллы Л, затем оставшаяся жидкость кристаллизуется с одновременным выделением кристаллов А к В. Рис. 4 показывает структуру уже закристаллизовавшегося металла; видны первичные выделения кристаллов А и механическая смесь кристаллов А + В, которые кристаллизовались одновременно.

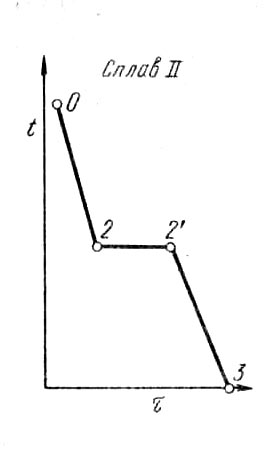

Механическая смесь двух (или более) видов кристаллов, одновременно кристаллизовавшихся из жидкости, называется эвтектикой.Кривая охлаждения сплава эвтектической концентрации показана на рис. 3. На кривой охлаждения отрезок 0—2 соответствует охлаждению жидкого сплава, отрезок2—2' — кристаллизации эвтектики и 2'—3 — охлаждению закристаллизовавшегося сплава.

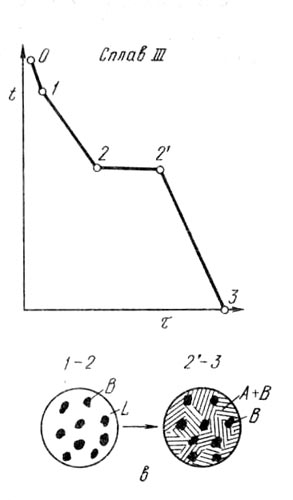

Кривая охлаждения заэвтектического сплава (сплав I можно назвать доэвтектическим, сплав II — эвтектическим и сплав III — заэвтектическим) изображена на рис. 4. На кривой охлаждения отрезок 0—1 соответствует охлаждению жидкости, отрезок 1—2 выделению кристаллов В, 2—2' — кристаллизации эвтектики 2'—3 — охлаждению закристаллизовавшегося сплава.

Отдельные моменты охлаждения сплава показаны на схемах структур на том же рисунке. В отличие от кристаллов Л, которые на рис. 2 изображались белыми, кристаллы В на рис. 4 черные.

На диаграмме состояний (см. рис. 1) показаны области существо вания различных фаз. Ниже эвтектической горизонтали DCEна ходятся две фазы — кристаллы Аи В. Левее эвтектической концентрации из жидкости выделяются вначале кристаллы А,а затем эвтектика. Поэтому структурное состояние доэвтектического сплав можно обозначить через А+ эвтектика (А+ В) и заэвтектического В+ эвтектика (А+ В), хотя и в том и в другом случае в сплаве две фазы: Аи В,
