Диаграмма состояния для сплавов, испытывающих полиморфные превращения

В приведенных выше диаграммах рассматривали первичные превращения, связанные с процессом кристаллизации жидкого сплава.

При вторичной кристаллизации вследствие изменения растворимости с изменением температуры выделяются вторичные кристаллы. Вторичная кристаллизация наблюдается и в том случае, если хотя бы один из компонентов претерпевает аллотропические превращения. Таким образом, превращения в твердом состоянии наблюдаются во всех тех случаях, при которых хотя бы один из компонентов обладает полиморфизмом (т. е. в диаграммах, где компонентами являются Железо, олово, кобальт, марганец, титан, цирконий и некоторые другие элементы).

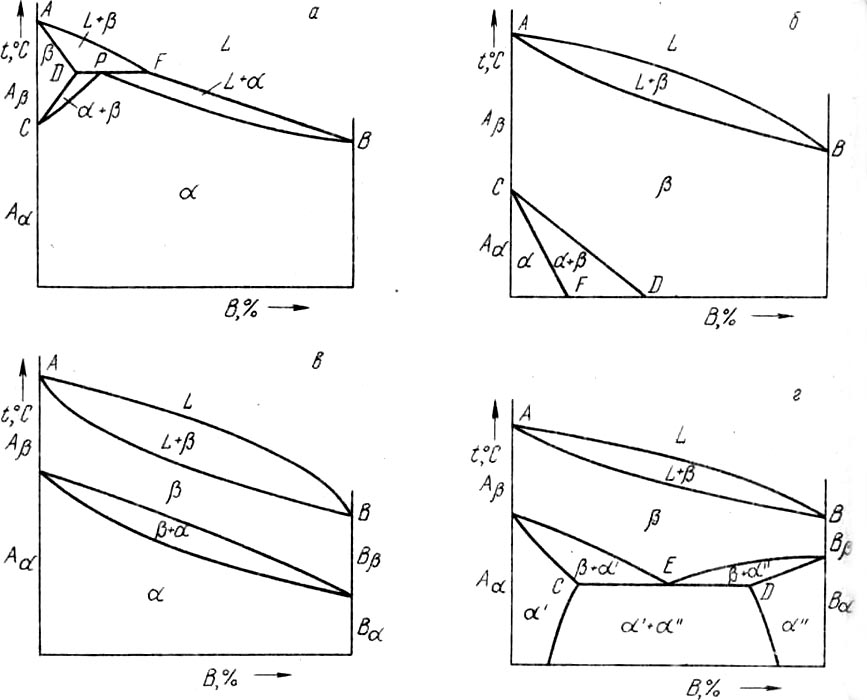

В рассматриваемых диаграммах с полиморфными превращениями верхняя часть диаграммы характеризует первичную кристаллизацию, нижняя — вторичную.

Если низкотемпературные модификации ограниченно растворимы друг вдруге, авысокотемпературные — неограниченно, то получим сочетаниедиаграмм.

При температуре, соответствующей линии CED,происходит распадβ-твердого раствора с одновременным выделениемα'-и α'' твердых растворов:

β → а' + α''.

Превращение протекает аналогично кристаллизации эвтектики, но исходным маточным раствором является не жидкость, а твердый раствор. В отличие от кристаллизации эвтектики из жидкости подобное превращение называется не эвтектическим, а эвтектоидным, а смесь полученных кристаллов — эвтектоидом.



Источники:
1. Диаграммы состояния двойных и многокомпонентных систем на основе железа. Банных О. А., Будберг П.Б., Алисова С. П. и др. Металлургия, 1986 г.
2. Двойные и многокомпонентные системы на основе меди. под ред. Шухардина С.В. Наука, 1979 г.
3. Диаграммы состояния двойных металлических систем ред. Лякишева Н.П.Машиностроение, 1996-2000 г.
